Aluminum XLPE ສາຍໄຟແຮງດັນຕ່ໍາໃຊ້ຕົວນໍາອາລູມິນຽມທີ່ມີ insulation XLPE ສໍາລັບການກະຈາຍພະລັງງານແຮງດັນຕ່ໍາ 0.6/1 kV. ຕົວນໍາອາລູມິນຽມຫຼຸດຜ່ອນນ້ໍາຫນັກສາຍເມື່ອປຽບທຽບກັບການກໍ່ສ້າງທອງແດງ, ໃນຂະນະທີ່ XLPE ສະຫນອງການສນວນໄຟຟ້າທີ່ຫມັ້ນຄົງຢູ່ໃນອຸນຫະພູມປະຕິບັດງານທີ່ກໍານົດໄວ້. ສາຍສາມາດຖືກຕັ້ງຄ່າສໍາລັບການຕິດຕັ້ງຄົງທີ່ໃນໂຮງງານ, ລະບົບການແຜ່ກະຈາຍນອກ, ຮ່ອງສາຍເຄເບີນແລະຄໍາຮ້ອງສະຫມັກອື່ນໆທີ່ເງື່ອນໄຂການວາງກົງກັບຂໍ້ກໍານົດຂອງຜະລິດຕະພັນ.
|
ນາມສະກຸນ (ມມ²) |
ຄວາມຫນາຂອງ insulation (ມມ) |
ຄວາມຫນາຂອງກາບ (ມມ) |
ເສັ້ນຜ່າສູນກາງສາຍນອກປະມານ (ມມ) |
Conductor DC ຄວາມຕ້ານທານ (Ω/km)Al |
ທົດສອບແຮງດັນ (kV/5 ນາທີ) |
ຄວາມພຽງພໍໃນອາກາດ (A) (ກ)-ອັນ |
ຄວາມພຽງພໍໃນດິນຝັງໂດຍກົງ(A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
|
ລະດັບແຮງດັນ Uo/U (kV) |
ຄວາມຕ້ອງການ |
|
3.6/6, 6/6 |
ການໄຫຼບາງສ່ວນ ≤ 10 pC ທີ່ 1.73U₀ |
|
8.7/10, 12/20 |
ການໄຫຼບາງສ່ວນ ≤ 10 pC ທີ່ 1.73U₀ |
|
ວັນທີ 18/30, 21/35 |
ການໄຫຼບາງສ່ວນ ≤ 10 pC ທີ່ 1.73U₀ |
|
26/35 |
ການໄຫຼບາງສ່ວນ ≤ 10 pC ທີ່ 1.73U₀ |
ສໍາລັບສາຍເຄເບີນຫຼັກດຽວ, ລັດສະໝີການງໍທີ່ອະນຸຍາດແມ່ນ \(20\times(d+D)\pm5\%\).
ສໍາລັບສາຍເຄເບິນຫຼາຍຫຼັກ, ລັດສະໝີການງໍທີ່ອະນຸຍາດແມ່ນ \(15\times(d+D)\pm5\%\).
D = ເສັ້ນຜ່າສູນກາງນອກຕົວຈິງຂອງສາຍ (ມມ)
d = ເສັ້ນຜ່າສູນກາງຕົວຈິງຂອງ conductor (mm)
ການໃຫ້ຄວາມຮ້ອນກ່ອນແມ່ນບັງຄັບເມື່ອວາງໄວ້ຕ່ໍາກວ່າ 0 ℃. ສາຍຄວນຖືກຈັດການແລະຕິດຕັ້ງຕາມຂັ້ນຕອນການວາງອຸນຫະພູມຕ່ໍາທີ່ໃຊ້ໄດ້ເພື່ອຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ຄວາມເສຍຫາຍທາງກົນຈັກຕໍ່ insulation ຫຼືກາບ.
ບໍ່ມີຂໍ້ຈໍາກັດກ່ຽວກັບຄວາມແຕກຕ່າງຄວາມສູງຂອງການຈັດວາງແນວຕັ້ງຕາມຂໍ້ມູນດ້ານວິຊາການທີ່ສະຫນອງໃຫ້. ວິທີການຕິດຕັ້ງ, ການແກ້ໄຂການຈັດລຽງແລະນ້ໍາຫນັກສາຍຄວນຍັງຖືກພິຈາລະນາໃນເວລາທີ່ວາງແຜນເສັ້ນທາງແນວຕັ້ງ.
|
ອຸນຫະພູມອາກາດ |
||||||||||||||||
|
ອຸນຫະພູມປະຕິບັດການ (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
ອຸນຫະພູມດິນ |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Aluminum XLPE ສາຍໄຟແຮງດັນຕ່ໍາສາມາດໃຊ້ສໍາລັບການຈໍາຫນ່າຍແຮງດັນຕ່ໍາຄົງທີ່ພາຍໃນກອງປະຊຸມໂຮງງານ, ສາງແລະອາຄານອຸດສາຫະກໍາອື່ນໆ. ເສັ້ນທາງທົ່ວໄປປະກອບມີຖາດສາຍເຄເບີ້ນແລະລະບົບສາຍເຄເບີ້ນທີ່ຕິດຢູ່ຝາ. ໃນເວລາທີ່ເລືອກຂະຫນາດ conductor, ການໂຫຼດທີ່ເຊື່ອມຕໍ່, ການຈັດການຕິດຕັ້ງ, ອຸນຫະພູມອາກາດລ້ອມຮອບແລະການຫຼຸດລົງແຮງດັນທີ່ຈໍາເປັນຄວນໄດ້ຮັບການກວດກາຮ່ວມກັນ.
ສໍາລັບການຕິດຕັ້ງແບບສ້ອມແຊມກາງແຈ້ງ, ສາຍສາມາດຖືກນໍາໄປຕາມໂຄງສ້າງທີ່ເຫມາະສົມ, ເສົາໄຟຟ້າຫຼືລະບົບສະຫນັບສະຫນູນອື່ນໆທີ່ອະນຸຍາດໂດຍໂຄງການສະເພາະ. ກາບຫຸ້ມສະຫນອງການປົກປ້ອງສໍາລັບການເປີດເຜີຍພາຍນອກປົກກະຕິ, ໃນຂະນະທີ່ແສງແດດໃນໄລຍະຍາວ, ການປ່ຽນແປງອຸນຫະພູມ, ຄວາມຊຸ່ມຊື່ນແລະການໂຫຼດກົນຈັກຄວນໄດ້ຮັບການພິຈາລະນາໃນລະຫວ່າງການຕິດຕັ້ງ.
ຮ່ອງສາຍເຄເບີ້ນ ແລະອຸໂມງສາທາລະນຸປະໂພກໃຫ້ເສັ້ນທາງທົ່ວໄປສໍາລັບວົງຈອນກະຈາຍພະລັງງານຄົງທີ່. ການຕິດຕັ້ງຄວນອະນຸຍາດໃຫ້ມີການກະຈາຍຄວາມຮ້ອນທີ່ພຽງພໍແລະສະຫນອງການສະຫນັບສະຫນູນແລະການປົກປ້ອງທີ່ເຫມາະສົມ. ໃນການຕິດຕັ້ງທີ່ປິດລ້ອມຫຼືເປັນກຸ່ມ, ປັດໃຈການແກ້ໄຂຄວາມກວ້າງແລະສະພາບແວດລ້ອມຕົວຈິງຄວນຈະຖືກພິຈາລະນາແທນທີ່ຈະໃຊ້ກະແສໄຟຟ້າໂດຍກົງ.
ການຝັງສົບໂດຍກົງສາມາດພິຈາລະນາບ່ອນທີ່ການກໍ່ສ້າງສາຍເຄເບີ້ນ, ສະພາບດິນແລະການປົກປ້ອງກົນຈັກຕອບສະຫນອງຄວາມຕ້ອງການຂອງໂຄງການ. ຄວາມເລິກຂອງການຝັງ, ການລະບາຍນ້ໍາ, ການໂຫຼດພາຍນອກແລະຄວາມເປັນໄປໄດ້ຂອງການຂຸດຄົ້ນໃນອະນາຄົດຄວນໄດ້ຮັບການທົບທວນກ່ອນທີ່ຈະຕິດຕັ້ງ. ມາດຕະການປ້ອງກັນອາດຈະຕ້ອງການຢູ່ໃນດິນ corrosive ຫຼືສະຖານທີ່ສໍາຜັດກັບກໍາລັງກົນຈັກທີ່ສໍາຄັນ.
ສາຍໄຟສາມາດໄດ້ຮັບການພິຈາລະນາສໍາລັບການຈໍາຫນ່າຍແຮງດັນຕ່ໍາຄົງທີ່ໃນການປັບປຸງຕາຂ່າຍໄຟຟ້າຊົນນະບົດແລະວຽກງານພື້ນຖານໂຄງລ່າງທີ່ຄ້າຍຄືກັນ. ຕົວນໍາອາລູມິນຽມຫຼຸດຜ່ອນນ້ໍາຫນັກສາຍ, ເຊິ່ງສາມາດເປັນປະໂຫຍດທີ່ເສັ້ນທາງສາຍຍາວຕ້ອງການການຂົນສົ່ງຢ່າງຫຼວງຫຼາຍແລະວຽກງານການຕິດຕັ້ງ. ຂະຫນາດຕົວນໍາຄວນປະຕິບັດຕາມການໂຫຼດທີ່ຄາດໄວ້, ຄວາມຍາວຂອງເສັ້ນທາງ, ຄວາມຕ້ອງການຫຼຸດລົງແຮງດັນແລະເງື່ອນໄຂການຕິດຕັ້ງ.
A: ແຮງດັນໄຟຟ້າທີ່ຖືກຈັດອັນດັບແມ່ນ 0.6/1 kV ສໍາລັບການແຜ່ກະຈາຍພະລັງງານແຮງດັນຕ່ໍາທົ່ວໄປ. ອີງຕາມເງື່ອນໄຂການກໍ່ສ້າງແລະໂຄງການ, ວິທີການຕິດຕັ້ງສາມາດປະກອບມີເສັ້ນທາງນອກເຫນືອຫົວ, ຮ່ອງສາຍເຄເບີ້ນແລະຄໍາຮ້ອງສະຫມັກທີ່ຝັງໂດຍກົງບາງຢ່າງ. ການນຳໃຊ້ນອກຄວນຄຳນຶງເຖິງແສງແດດ, ຝົນ, ອຸນຫະພູມ, ການປ້ອງກັນກົນຈັກ ແລະ ຄຸນສົມບັດຂອງກາບທີ່ກຳນົດໄວ້.
A: ສໍາລັບສາຍເຄເບີນຫຼັກດຽວ, ຄວາມຮຽກຮ້ອງຕ້ອງການການງໍທີ່ລະບຸໄວ້ແມ່ນ \(20\times(d+D)\pm5\%\), ໃນຂະນະທີ່ຄວາມຕ້ອງການສາຍຫຼາຍຫຼັກແມ່ນ \(15\times(d+D)\pm5\%\). ການໃຫ້ຄວາມຮ້ອນກ່ອນແມ່ນຕ້ອງການໃນເວລາທີ່ວາງອຸນຫະພູມສະພາບແວດລ້ອມຕ່ໍາກວ່າ 0 ℃. ສາຍເຄເບີ້ນບໍ່ຄວນຖືກບັງຄັບໃຫ້ງໍຫຼືດຶງຢູ່ໃນອຸນຫະພູມຕ່ໍາເພາະວ່າ PVC ຫຼືວັດສະດຸກາບໂພລີເມີລິກສາມາດມີຄວາມຍືດຫຍຸ່ນຫນ້ອຍ.
A: ຕາຕະລາງດ້ານວິຊາການທີ່ສະຫນອງກວມເອົາພາກສ່ວນຂ້າມນາມຈາກ 1.5 mm² ຫາ 1000 mm². ການມີຢູ່ແມ່ນຂຶ້ນກັບຂໍ້ກໍາຫນົດທີ່ກໍານົດໄວ້ແລະຕາຕະລາງການຜະລິດ. ຄວາມຕ້ອງການຕັດຕໍ່ຄວາມຍາວແລະເຄື່ອງຫມາຍສາຍສາມາດສົນທະນາສໍາລັບການສັ່ງຊື້ໂຄງການ, ດ້ວຍປະລິມານ, ຂະຫນາດ conductor ແລະວັນທີສົ່ງທີ່ຕ້ອງການຢືນຢັນກ່ອນການຜະລິດ.
A: ອະລູມິນຽມມີຄວາມຫນາແຫນ້ນຕ່ໍາກວ່າທອງແດງ, ຫຼຸດຜ່ອນນ້ໍາຫນັກສາຍແລະເຮັດໃຫ້ການຂົນສົ່ງແລະການຈັດການງ່າຍຂຶ້ນສໍາລັບການຕິດຕັ້ງຫຼາຍ. ວັດສະດຸ conductor ຍັງມີຄ່າໃຊ້ຈ່າຍວັດສະດຸຕ່ໍາໃນຫຼາຍຄໍາຮ້ອງສະຫມັກ. ຢ່າງໃດກໍຕາມ, ການເລືອກ conductor ບໍ່ຄວນອີງໃສ່ລາຄາວັດສະດຸຢ່າງດຽວ; ຄວາມສາມາດໃນການບັນທຸກໃນປະຈຸບັນ, ການຫຼຸດລົງຂອງແຮງດັນ, ຄວາມຍາວຂອງເສັ້ນທາງ, ວິທີການເຊື່ອມຕໍ່ແລະເງື່ອນໄຂການຕິດຕັ້ງທັງຫມົດຄວນໄດ້ຮັບການກວດສອບ.

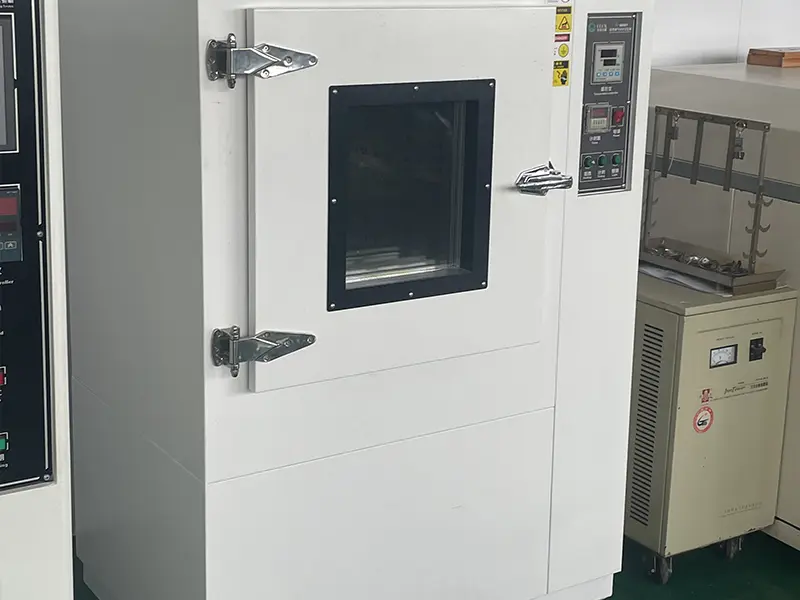

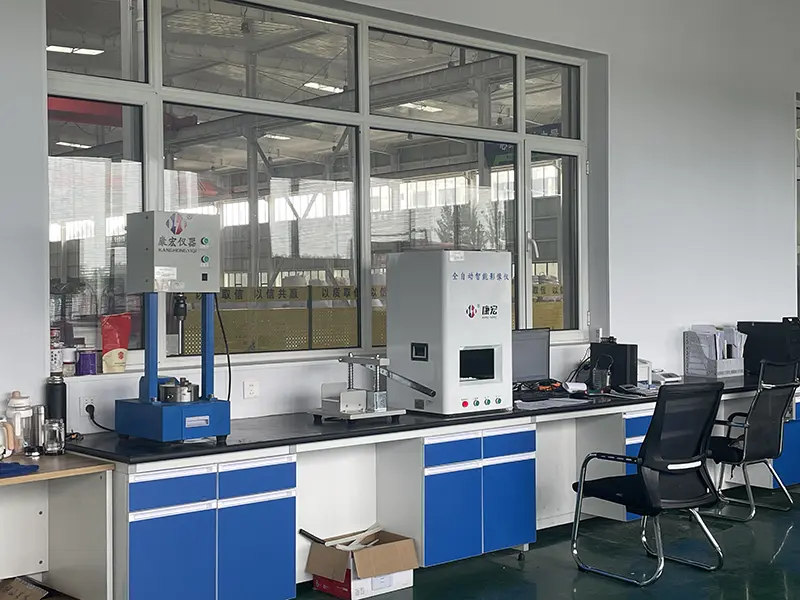

A: ບັນທຶກການກວດກາໂຮງງານທີ່ກ່ຽວຂ້ອງແລະເອກະສານການທົດສອບໄຟຟ້າສາມາດສະຫນອງໄດ້ຕາມຂໍ້ກໍານົດຂອງຜະລິດຕະພັນແລະຄໍາສັ່ງ. ເອກະສານພາສາອັງກິດສາມາດກະກຽມໄດ້ເມື່ອຕ້ອງການສໍາລັບການກວດສອບໂຄງການຢູ່ຕ່າງປະເທດ ຫຼືເອກະສານພາສີ. ໃບຢັ້ງຢືນທີ່ແນ່ນອນ, ບົດລາຍງານການທົດສອບແລະຮູບແບບເອກະສານຄວນໄດ້ຮັບການຢືນຢັນຕາມຕະຫຼາດປາຍທາງແລະຄວາມຕ້ອງການການຍອມຮັບໂຄງການ.
A: ການຝັງສົບໂດຍກົງຄວນຈະຖືກປະຕິບັດພຽງແຕ່ບ່ອນທີ່ການກໍ່ສ້າງສາຍເຄເບີ້ນແລະເງື່ອນໄຂສະຖານທີ່ຕອບສະຫນອງຄວາມຕ້ອງການທີ່ໃຊ້ໄດ້. ແຂນປ້ອງກັນຫຼືທໍ່ນ້ໍາສາມາດພິຈາລະນາບ່ອນທີ່ສາຍເຄເບີ້ນຖືກສໍາຜັດກັບການກັດກ່ອນຂອງດິນທີ່ເຂັ້ມແຂງ, ຄວາມຊຸ່ມຊື່ນສູງ, ການໂຫຼດຂອງຍານພາຫະນະ, ກິດຈະກໍາການຂຸດຄົ້ນຫຼືຄວາມສ່ຽງດ້ານກົນຈັກອື່ນໆ. ຄວາມເລິກຂອງການຝັງສົບທີ່ເຫມາະສົມແລະການລະບາຍນ້ໍາຄວນຖືກລວມເຂົ້າໃນແຜນການຕິດຕັ້ງ.
A: ເວລານໍາແມ່ນຂຶ້ນກັບ conductor cross-section, ການກໍ່ສ້າງສາຍ, ຈໍານວນຄໍາສັ່ງ, ຄວາມສາມາດໃນການຜະລິດ, ການຫຸ້ມຫໍ່ແລະຄວາມຕ້ອງການເອກະສານ. ຂໍ້ກໍາຫນົດມາດຕະຖານອາດຈະມີຕາຕະລາງການຜະລິດສັ້ນກວ່າເມື່ອມີວັດສະດຸແລະຄວາມອາດສາມາດ. ຄໍາສັ່ງທີ່ກໍາຫນົດເອງຫຼືຂະຫນາດໃຫຍ່ຄວນໄດ້ຮັບການຢືນຢັນກັບໂຮງງານລ່ວງຫນ້າເພື່ອໃຫ້ການຜະລິດແລະການຂົນສົ່ງສາມາດປະສານງານກັບຕາຕະລາງໂຄງການ.
A: ການປ່ຽນແປງໃນປະຈຸບັນທີ່ອະນຸຍາດໃຫ້ກັບອຸນຫະພູມສະພາບແວດລ້ອມໄດ້ເນື່ອງຈາກວ່າເງື່ອນໄຂການກະຈາຍຄວາມຮ້ອນມີການປ່ຽນແປງຍ້ອນວ່າອຸນຫະພູມອ້ອມຂ້າງເພີ່ມຂຶ້ນຫຼືຫຼຸດລົງ. ຄ່າສໍາປະສິດການແກ້ໄຂທີ່ສະຫນອງໃຫ້ຢູ່ໃນຕາຕະລາງດ້ານວິຊາການຄວນໄດ້ຮັບການພິຈາລະນາໃນເວລາທີ່ເລືອກຂະຫນາດ conductor ແລະວິທີການຕິດຕັ້ງ. ການຈັດກຸ່ມສາຍເຄເບີ້ນ, ການລະບາຍອາກາດ, ອຸນຫະພູມຂອງດິນແລະເງື່ອນໄຂການຝັງສົບຍັງສາມາດສົ່ງຜົນກະທົບຕໍ່ກະແສໄຟຟ້າທີ່ອະນຸຍາດໃຫ້ຕົວຈິງ.
ສໍາລັບການສອບຖາມໂຄງການ, ແຮງດັນທີ່ຕ້ອງການ, ພາກສ່ວນຂ້າມ conductor, ຄວາມຍາວຂອງສາຍ, ວິທີການຕິດຕັ້ງ, ສະພາບແວດລ້ອມລ້ອມຮອບແລະປະລິມານຄວນໄດ້ຮັບການສະຫນອງເພື່ອໃຫ້ສາມາດຢືນຢັນຂໍ້ກໍານົດແລະເອກະສານດ້ານວິຊາການທີ່ເຫມາະສົມ.
