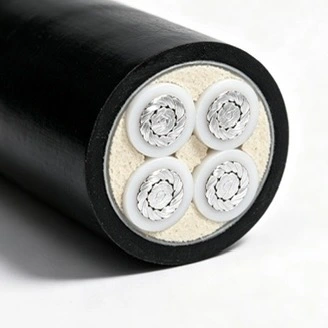

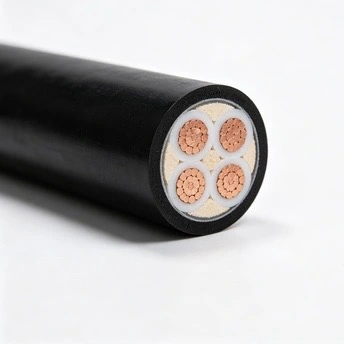

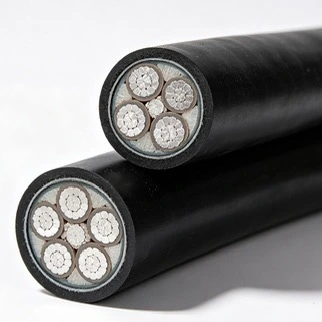

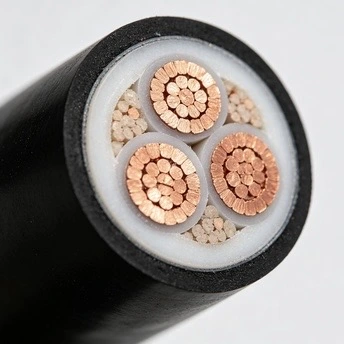

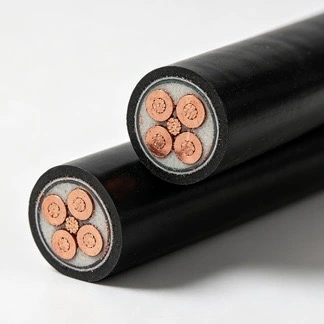

Qianchengສະໜອງສາຍໄຟແຮງດັນຕ່ຳໃຫ້ຄະແນນ 0.6/1kV ສຳລັບການກະຈາຍພະລັງງານແຮງດັນຕໍ່າ ແລະການເຊື່ອມຕໍ່ອຸປະກອນ. ລະດັບດັ່ງກ່າວປະກອບມີການກໍ່ສ້າງຕົວນໍາທອງແດງແລະອາລູມິນຽມທີ່ມີ XLPE, PVC ແລະທາງເລືອກ insulation ພິເສດຫຼື sheathing. ອີງຕາມໂຄງການ, ສາຍເຄເບີ້ນສາມາດໄດ້ຮັບການສະຫນອງໃນການຕັ້ງຄ່າຫຼັກດຽວຫຼືຫຼາຍແກນສໍາລັບການຕິດຕັ້ງຄົງທີ່ໃນອາຄານ, ສະຖານທີ່ອຸດສາຫະກໍາ, ໂຄງການພື້ນຖານໂຄງລ່າງແລະລະບົບພະລັງງານທົດແທນ.
ປັດໃຈການຄັດເລືອກຕົ້ນຕໍປະກອບມີວັດສະດຸ conductor, conductor cross-section, ຈໍານວນຂອງ cores, insulation ແລະ sheath, ວິທີການຕິດຕັ້ງແລະການໂຫຼດໄຟຟ້າຂອງວົງຈອນ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມຕ້ອງການປະສິດທິພາບໄຟເພີ່ມເຕີມ, ທາງເລືອກທີ່ສາມາດນໍາໃຊ້ໄດ້, ທົນທານຕໍ່ໄຟ, ທົນທານຕໍ່ໄຟຫຼືຄວັນໄຟຕ່ໍາສາມາດເລືອກໄດ້ຕາມເງື່ອນໄຂທີ່ກໍານົດໄວ້ແລະສະພາບແວດລ້ອມການຕິດຕັ້ງ.
| ຊື່ຜະລິດຕະພັນ | ຂໍ້ມູນຈໍາເພາະທີ່ມີຢູ່ | ລະດັບແຮງດັນ | ການຕັ້ງຄ່າ |
|---|---|---|---|
| ສາຍໄຟແຮງດັນຕໍ່າ | Cu/Al XLPE, FR, LSZH, PVC insulated | 0.6/1kV | Single-core / Multi-core, conductor ທອງແດງຫຼືອາລູມິນຽມ |
conductors ທອງແດງແລະອາລູມິນຽມສາມາດໃຊ້ໄດ້ສໍາລັບຄວາມຕ້ອງການໄຟຟ້າແລະການຕິດຕັ້ງທີ່ແຕກຕ່າງກັນ. ທອງແດງຖືກເລືອກທົ່ວໄປບ່ອນທີ່ມີຄວາມຍືດຫຍຸ່ນສູງຂອງ conductor ແລະຄວາມຍືດຫຍຸ່ນຂອງ conductor ຫຼາຍ, ໃນຂະນະທີ່ອາລູມິນຽມສາມາດຫຼຸດຜ່ອນນ້ໍາຫນັກ conductor ແລະຄ່າໃຊ້ຈ່າຍວັດສະດຸສໍາລັບຄໍາຮ້ອງສະຫມັກການແຈກຢາຍພະລັງງານທີ່ເຫມາະສົມ. ພາກກາງຂອງ conductor ສຸດທ້າຍຄວນໄດ້ຮັບການກໍານົດຕາມຄວາມຕ້ອງການໃນປະຈຸບັນ, ເງື່ອນໄຂການຕິດຕັ້ງ, ການຫຼຸດລົງຂອງແຮງດັນທີ່ອະນຸຍາດແລະມາດຕະຖານທີ່ໃຊ້ໄດ້.
insulation XLPE ຖືກນໍາໃຊ້ທົ່ວໄປສໍາລັບການສົ່ງໄຟຟ້າແຮງດັນຕ່ໍາເນື່ອງຈາກວ່າມີຄຸນສົມບັດ insulation ໄຟຟ້າແລະອຸນຫະພູມການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງສູງກວ່າເມື່ອທຽບກັບ insulation PVC ທໍາມະດາ. ສໍາລັບການກໍ່ສ້າງສາຍເຄເບີ້ນທີ່ໃຊ້ໄດ້, ອຸນຫະພູມປະຕິບັດການຂອງ conductor ສາມາດສູງເຖິງ 90 ° C ພາຍໃຕ້ເງື່ອນໄຂທີ່ກໍານົດໄວ້, ໃນຂະນະທີ່ອຸນຫະພູມວົງຈອນສັ້ນສາມາດບັນລຸເຖິງ 250 ° C ສໍາລັບລະບົບ insulation XLPE ທີ່ກ່ຽວຂ້ອງ.
ການກໍ່ສ້າງທີ່ມີ insulated PVC ຍັງມີສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ເງື່ອນໄຂໄຟຟ້າ, ກົນຈັກແລະສິ່ງແວດລ້ອມທີ່ເຫມາະສົມ. ທາງເລືອກລະຫວ່າງ XLPE, PVC, ການກໍ່ສ້າງທີ່ມີໄຟໄຫມ້ແລະຄວັນໄຟຕ່ໍາຄວນຈະອີງໃສ່ສະພາບແວດລ້ອມການຕິດຕັ້ງແທນທີ່ຈະເປັນປະເພດວັດສະດຸຢ່າງດຽວ.
ສາຍເຄເບີ້ນຫຼັກດຽວແມ່ນໃຊ້ທົ່ວໄປສໍາລັບວົງຈອນທີ່ມີກະແສໄຟຟ້າສູງກວ່າ ແລະການຈັດການການຕິດຕັ້ງໂດຍສະເພາະ, ໃນຂະນະທີ່ສາຍຫຼາຍຫຼັກສາມາດເຮັດໃຫ້ການແຜ່ກະຈາຍຂອງຫຼາຍວົງຈອນງ່າຍຂຶ້ນພາຍໃນການປະກອບສາຍດຽວກັນ. ການຕັ້ງຄ່າທົ່ວໄປປະກອບມີການກໍ່ສ້າງຫຼັກດຽວແລະ 2-core ຫາ 5-core, ຂຶ້ນກັບຂໍ້ກໍານົດສະເພາະຂອງຜະລິດຕະພັນ.
ສໍາລັບການຕິດຕັ້ງບ່ອນທີ່ພຶດຕິກໍາການໄຟໄຫມ້ແລະການສ້າງຄວັນໄຟແມ່ນການພິຈາລະນາການອອກແບບທີ່ສໍາຄັນ, Qiancheng ສາມາດສະຫນອງທາງເລືອກສາຍ FR ແລະ LSZH ທີ່ໃຊ້ໄດ້. ການກໍ່ສ້າງທີ່ທົນທານຕໍ່ໄຟຫຼືທົນທານຕໍ່ໄຟຄວນຖືກເລືອກຕາມລະດັບການປະຕິບັດການດັບເພີງແລະຂໍ້ກໍານົດຂອງໂຄງການ, ໃນຂະນະທີ່ການກໍ່ສ້າງ LSZH ໂດຍທົ່ວໄປແມ່ນພິຈາລະນາສໍາລັບສະພາບແວດລ້ອມທີ່ປິດລ້ອມຫຼືສາທາລະນະບ່ອນທີ່ການປ່ອຍອາຍພິດຂອງຄວັນຢາສູບແລະ halogen ຕ້ອງໄດ້ຮັບການຄວບຄຸມ.
ທາງເລືອກເຫຼົ່ານີ້ແມ່ນບໍ່ສາມາດແລກປ່ຽນກັນໄດ້. ສາຍໄຟທີ່ທົນທານຕໍ່ໄຟ, ສາຍໄຟທີ່ທົນທານຕໍ່ໄຟແລະສາຍ LSZH ກໍານົດການປະຕິບັດທີ່ແຕກຕ່າງກັນ, ດັ່ງນັ້ນການກໍ່ສ້າງທີ່ຈໍາເປັນຄວນໄດ້ຮັບການຢືນຢັນຕໍ່ກັບມາດຕະຖານໂຄງການ, ສະພາບແວດລ້ອມການຕິດຕັ້ງແລະຄວາມຕ້ອງການການທົດສອບ.
ມາດຕະຖານທີ່ໃຊ້ໄດ້ແມ່ນຂຶ້ນກັບການກໍ່ສ້າງສາຍເຄເບີ້ນ ແລະຄວາມຕ້ອງການຂອງໂຄງການ. ລະດັບຜະລິດຕະພັນອາດຈະຖືກຜະລິດແລະທົດສອບຕໍ່ກັບມາດຕະຖານທີ່ກ່ຽວຂ້ອງຂອງຈີນ, ສາກົນແລະພາກພື້ນ, ລວມທັງມາດຕະຖານຕໍ່ໄປນີ້ທີ່ລະບຸໄວ້ສໍາລັບຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງ:
| ມາດຕະຖານ / ການຢັ້ງຢືນ | ລາຍລະອຽດ |
|---|---|
| ມາດຕະຖານຈີນ | GB/T 12706-2020 |
| ມາດຕະຖານສາກົນ | IEC 60502 |
| ມາດຕະຖານເອີຣົບ | HD 620 |
| ມາດຕະຖານອັງກິດ | BS 7870 |
| ມາດຕະຖານຄວາມປອດໄພຂອງໄຟ | NF C32-320, IEC 60332 |
ກ່ອນທີ່ຈະຈັດສົ່ງ, ຜະລິດຕະພັນທີ່ສາມາດນໍາໃຊ້ໄດ້ຜ່ານການກວດກາຄຸນນະພາບທີ່ກວມເອົາຄຸນລັກສະນະຂອງສາຍໄຟທີ່ສໍາຄັນ. ການກວດສອບທົ່ວໄປປະກອບມີຄວາມຕ້ານທານ conductor, ຂະຫນາດຂອງ insulation ແລະໄຟຟ້າທົນທານຕໍ່ການປະຕິບັດ. ການຢັ້ງຢືນ CE ແລະບົດລາຍງານການທົດສອບທີ່ກ່ຽວຂ້ອງສາມາດສະຫນອງໄດ້ສໍາລັບຜະລິດຕະພັນທີ່ໃຊ້ໄດ້ຕາມຄວາມຕ້ອງການຂອງຕະຫຼາດປາຍທາງຫຼືເອກະສານໂຄງການ.
ສາຍໄຟແຮງດັນຕໍ່າໃຊ້ສໍາລັບການກະຈາຍພະລັງງານແລະການເຊື່ອມຕໍ່ອຸປະກອນທີ່ແຮງດັນຂອງລະບົບຕົກຢູ່ໃນລະດັບ 0.6/1kV ທີ່ໃຊ້ໄດ້. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີ:
ຂໍ້ກໍານົດຂອງສາຍທີ່ເຫມາະສົມຄວນຖືກກໍານົດຈາກເງື່ອນໄຂໄຟຟ້າແລະການຕິດຕັ້ງຕົວຈິງ. ປັດໃຈສໍາຄັນປະກອບມີຄວາມອາດສາມາດບັນຈຸໃນປະຈຸບັນທີ່ຕ້ອງການ, ວັດສະດຸ conductor, conductor cross-section, ຈໍານວນຂອງ cores, ການຫຼຸດລົງຂອງແຮງດັນ, ວິທີການຕິດຕັ້ງ, ອຸນຫະພູມອາກາດລ້ອມຮອບແລະການປະຕິບັດໄຟຫຼືຄວັນໄຟທີ່ຕ້ອງການ.
ສໍາລັບການຕິດຕັ້ງໃຕ້ດິນ, ທໍ່, ພາຍໃນຫຼືນອກ, ການກໍ່ສ້າງສາຍຄວນຖືກກວດສອບສໍາລັບສະພາບກົນຈັກ, ຄວາມຮ້ອນແລະສິ່ງແວດລ້ອມທີ່ກ່ຽວຂ້ອງ. ບ່ອນທີ່ໂຄງການກໍານົດມາດຕະຖານສະເພາະໃດຫນຶ່ງຫຼືການຢັ້ງຢືນ, ການອອກແບບສາຍເຄເບີນແລະເອກະສານການທົດສອບທີ່ມີຢູ່ຄວນໄດ້ຮັບການຢືນຢັນກ່ອນທີ່ຈະສັ່ງ.
Qiancheng ສາມາດທົບທວນແຮງດັນໄຟຟ້າທີ່ຕ້ອງການ, ວັດສະດຸ conductor, ການຕັ້ງຄ່າຫຼັກ, ວິທີການຕິດຕັ້ງແລະມາດຕະຖານທີ່ໃຊ້ໄດ້ເພື່ອຊ່ວຍກໍານົດຂໍ້ກໍານົດຂອງສາຍໄຟແຮງດັນຕ່ໍາທີ່ເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຈຸດປະສົງ.
