ສາຍໄຟແຮງດັນປານກາງແມ່ນໃຊ້ສໍາລັບການສົ່ງໄຟຟ້າ ແລະ ກະຈາຍໃນເຄືອຂ່າຍແຮງດັນກາງ, ລວມທັງຕາຂ່າຍໄຟຟ້າ, ສະຖານທີ່ອຸດສາຫະກໍາ ແລະການຕິດຕັ້ງພະລັງງານທົດແທນ. Qiancheng ສະຫນອງ XLPE ສາຍ insulated ໃນ6/10kVແລະ12/20kVrating, ມີ conductors ທອງແດງຫຼືອາລູມິນຽມແລະການຕັ້ງຄ່າຫຼັກແລະປະຈໍາຕະກູນທີ່ແຕກຕ່າງກັນ.

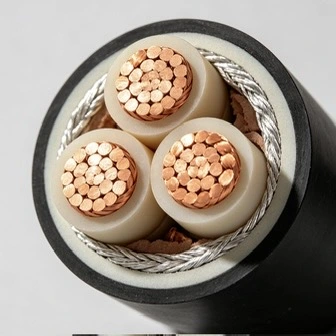

ສາຍໄຟແຮງດັນກາງປົກກະຕິປະກອບດ້ວຍຕົວນໍາ, ຫນ້າຈໍ conductor, insulation XLPE ແລະຫນ້າຈໍ insulation. ຫນ້າຈໍ semiconductor ຊ່ວຍຄວບຄຸມພາກສະຫນາມໄຟຟ້າປະມານ insulation, ໃນຂະນະທີ່ຊັ້ນ XLPE ສະຫນອງ insulation ໄຟຟ້າຕົ້ນຕໍ. ສາມາດເພີ່ມ tape ເຫຼັກຫຼືເຫຼັກກ້າປະຈໍາຕະກູນທີ່ຈໍາເປັນຕ້ອງມີການປ້ອງກັນກົນຈັກເພີ່ມເຕີມ.
conductors ທອງແດງແລະອາລູມິນຽມສາມາດໃຊ້ໄດ້ສໍາລັບຄວາມຕ້ອງການໄຟຟ້າແລະການຕິດຕັ້ງທີ່ແຕກຕ່າງກັນ. ທອງແດງສະຫນອງການນໍາໄຟຟ້າທີ່ສູງຂຶ້ນ, ໃນຂະນະທີ່ອາລູມິນຽມສະຫນອງນ້ໍາຫນັກ conductor ຕ່ໍາແລະສາມາດເຫມາະສົມບ່ອນທີ່ນ້ໍາຫນັກສາຍແລະຄ່າວັດສະດຸແມ່ນພິຈາລະນາທີ່ສໍາຄັນ.
| ຊື່ຜະລິດຕະພັນ | ຂໍ້ມູນຈໍາເພາະທີ່ມີຢູ່ | ລະດັບແຮງດັນ | ການຕັ້ງຄ່າ |
|---|---|---|---|
| ສາຍໄຟແຮງດັນປານກາງ | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800mm² | 6/10kV, 12/20kV | Single-core, 3-core, tape steel armoured, ສາຍເຫຼັກ armoured, ບໍ່ມີເກາະ, conductor ທອງແດງ / ອາລູມິນຽມ |
conductor ແມ່ນເຮັດຈາກທອງແດງຫຼືອາລູມິນຽມ stranded ແລະຖືກປົກຄຸມດ້ວຍຫນ້າຈໍ conductor, insulation XLPE ແລະຫນ້າຈໍ insulation. ການກໍ່ສ້າງທີ່ມີຫນ້າຈໍນີ້ຊ່ວຍຄວບຄຸມພາກສະຫນາມໄຟຟ້າອ້ອມຮອບ insulation ແລະສະຫນອງ insulation ໄຟຟ້າທີ່ຈໍາເປັນສໍາລັບການດໍາເນີນງານຂອງແຮງດັນກາງ.
ສໍາລັບການອອກແບບສາຍ XLPE ທີ່ໃຊ້ໄດ້, ອຸນຫະພູມປະຕິບັດການຂອງ conductor ສາມາດບັນລຸເຖິງ 90 ° C ພາຍໃຕ້ສະພາບການເຮັດວຽກປົກກະຕິ, ໂດຍມີອຸນຫະພູມ conductor short-circuit ອະນຸຍາດໄດ້ເຖິງ 250 ° C ສໍາລັບໄລຍະເວລາສັ້ນທີ່ກໍານົດໄວ້.
ສາຍສາມາດສະຫນອງໄດ້ໂດຍມີຫຼືບໍ່ມີເກາະ. tape ເຫຼັກກ້າແລະສາຍເຫຼັກສະຫນອງລະດັບທີ່ແຕກຕ່າງກັນຂອງການປ້ອງກັນກົນຈັກແລະຖືກເລືອກຕາມຄວາມຕ້ອງການໃນການອອກແບບແລະການຕິດຕັ້ງສາຍ.
ສາຍໄຟແຮງດັນປານກາງແມ່ນໃຊ້ເພື່ອເຊື່ອມຕໍ່ສະຖານີຍ່ອຍ, ອຸປະກອນແຈກຢາຍ ແລະ ການໂຫຼດໄຟຟ້າພາຍໃນລະບົບແຮງດັນປານກາງ. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີ:
ການກໍ່ສ້າງສາຍເຄເບີ້ນຄວນກົງກັບສະພາບກົນຈັກແລະສິ່ງແວດລ້ອມໃນສະຖານທີ່ຕິດຕັ້ງ. ສາຍທີ່ບໍ່ແມ່ນເກາະສາມາດຖືກນໍາໃຊ້ໃນບ່ອນທີ່ລະບົບການຕິດຕັ້ງສະຫນອງການປົກປ້ອງກົນຈັກພຽງພໍ, ເຊັ່ນ: ຖາດສາຍຫຼືທໍ່ທີ່ເຫມາະສົມ. ການກໍ່ສ້າງເກາະໄດ້ຖືກນໍາໃຊ້ໃນບ່ອນທີ່ສາຍໄດ້ຖືກສໍາຜັດກັບຄວາມກົດດັນກົນຈັກຫຼາຍກວ່າເກົ່າຫຼືຕ້ອງການການປົກປ້ອງເພີ່ມເຕີມ.
ສໍາລັບການຕິດຕັ້ງທາງໃຕ້ດິນ, ຝັງໂດຍກົງ, ອຸໂມງແລະຖາດ, ການຄັດເລືອກສາຍຄວນພິຈາລະນາລັດສະໝີຂອງໂຄ້ງ, ໄລຍະຫ່າງຂອງສາຍ, ອຸນຫະພູມອາກາດລ້ອມຮອບ, ສະພາບຄວາມຮ້ອນແລະການໂຫຼດກົນຈັກ. ປະເພດປະຈໍາຕະກູນທີ່ກໍານົດໄວ້ແມ່ນຂຶ້ນກັບວິທີການຕິດຕັ້ງແລະລະດັບຂອງການປົກປ້ອງພາຍນອກທີ່ມີຢູ່.
ມາດຕະຖານທີ່ໃຊ້ໄດ້ແມ່ນຂຶ້ນກັບການອອກແບບສາຍ, ລະດັບແຮງດັນ, ຕະຫຼາດປາຍທາງ ແລະຄວາມຕ້ອງການຂອງໂຄງການ. ມາດຕະຖານທີ່ກ່ຽວຂ້ອງສໍາລັບຊ່ວງສາຍໄຟແຮງດັນກາງປະກອບມີ:
| ຜະລິດຕະພັນ | ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້ |
|---|---|
| ສາຍໄຟແຮງດັນປານກາງ | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
ບ່ອນທີ່ໂຄງການຕ້ອງການມາດຕະຖານແຫ່ງຊາດຫຼືສາກົນ, ການກໍ່ສ້າງສາຍເຄເບີ້ນແລະຄວາມຕ້ອງການການທົດສອບທີ່ສອດຄ້ອງກັນຄວນໄດ້ຮັບການຢືນຢັນກ່ອນການຜະລິດ.
ສາຍໄຟແຮງດັນຂະຫນາດກາງທີ່ສໍາເລັດແລ້ວຜ່ານການກວດສອບຂະຫນາດແລະໄຟຟ້າຕາມຄວາມຕ້ອງການຂອງຜະລິດຕະພັນທີ່ໃຊ້ໄດ້. Qiancheng ດໍາເນີນການກວດກາມິຕິລະດັບ, ການທົດສອບການໄຫຼບາງສ່ວນແລະຄວາມຖີ່ຂອງພະລັງງານທົນທານຕໍ່ການທົດສອບແຮງດັນໄຟຟ້າສໍາລັບຜະລິດຕະພັນທີ່ນໍາໃຊ້ກ່ອນການຂົນສົ່ງ.
ການທົດສອບການໄຫຼອອກບາງສ່ວນແມ່ນໃຊ້ເພື່ອກວດສອບລະບົບສນວນສໍາລັບການໄຫຼໄຟຟ້າໃນທ້ອງຖິ່ນ, ໃນຂະນະທີ່ຄວາມຖີ່ຂອງພະລັງງານທົນທານຕໍ່ການທົດສອບຈະກວດສອບການສນວນພາຍໃຕ້ແຮງດັນຂອງການທົດສອບທີ່ລະບຸໄວ້. ວິທີການທົດສອບແລະຂໍ້ກໍານົດການຍອມຮັບແມ່ນຂຶ້ນກັບມາດຕະຖານສາຍເຄເບີ້ນທີ່ໃຊ້ໄດ້ແລະຂໍ້ກໍານົດຂອງຜະລິດຕະພັນ.
ການຢັ້ງຢືນ CE ແລະບົດລາຍງານການທົດສອບທີ່ກ່ຽວຂ້ອງຈາກອົງການຈັດຕັ້ງການທົດສອບທີ່ມີຄຸນວຸດທິສາມາດສະຫນອງໃຫ້ແກ່ຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງຕາມຄວາມຕ້ອງການຂອງໂຄງການຫຼືຕະຫຼາດ.
ການເລືອກສາຍຄວນອີງໃສ່ລະບົບໄຟຟ້າແລະເງື່ອນໄຂການຕິດຕັ້ງແທນທີ່ຈະເປັນລະດັບແຮງດັນໄຟຟ້າຢ່າງດຽວ. ປັດໃຈຕົ້ນຕໍປະກອບມີແຮງດັນໄຟຟ້າ, ວັດສະດຸ conductor, ພາກກາງຂອງ conductor, ການຕັ້ງຄ່າຫຼັກ, ປະຈຸບັນການໂຫຼດ, ຄວາມຕ້ອງການວົງຈອນສັ້ນ, ວິທີການຕິດຕັ້ງແລະສະພາບແວດລ້ອມ.
ທອງແດງຫຼືອາລູມິນຽມຄວນໄດ້ຮັບການຄັດເລືອກຕາມຄວາມຕ້ອງການໄຟຟ້າ, ນ້ໍາຫນັກສາຍແລະຄ່າໃຊ້ຈ່າຍຂອງໂຄງການ. ພາກສ່ວນຂ້າມ conductor ຄວນໄດ້ຮັບການກວດກາຕໍ່ກັບຄວາມສາມາດປະຕິບັດໃນປະຈຸບັນ, ການຫຼຸດລົງຂອງແຮງດັນທີ່ອະນຸຍາດແລະເງື່ອນໄຂການຕິດຕັ້ງ. ສໍາລັບຄໍາຮ້ອງສະຫມັກໃຕ້ດິນຫຼືຝັງໂດຍກົງ, ເງື່ອນໄຂຄວາມຮ້ອນແລະການປົກປ້ອງກົນຈັກຍັງຈໍາເປັນຕ້ອງພິຈາລະນາ.
ການກໍ່ສ້າງເກາະຫຼືບໍ່ມີເກາະຄວນໄດ້ຮັບການຄັດເລືອກຕາມລະດັບຂອງການປົກປ້ອງກົນຈັກທີ່ຕ້ອງການໃນສະຖານທີ່ຕິດຕັ້ງ. ຂໍ້ມູນຈໍາເພາະສຸດທ້າຍຄວນຖືກກວດສອບຕໍ່ກັບມາດຕະຖານແຫ່ງຊາດ ຫຼືສາກົນກ່ອນການຜະລິດ.
ສາຍໄຟແຮງດັນກາງທີ່ມີ insulated XLPE ສາມາດໃຫ້ບໍລິການໃນໄລຍະຍາວໄດ້ເມື່ອເລືອກຢ່າງຖືກຕ້ອງ, ຕິດຕັ້ງແລະດໍາເນີນການພາຍໃນຂອບເຂດຈໍາກັດດ້ານໄຟຟ້າແລະສິ່ງແວດລ້ອມ. ພາຍໃຕ້ເງື່ອນໄຂການວາງທີ່ເຫມາະສົມແລະການໂຫຼດການປະຕິບັດທີ່ອະນຸຍາດໃຫ້, ອາຍຸການບໍລິການປະມານ 40-50 ປີອາດຈະສາມາດບັນລຸໄດ້. ຊີວິດການບໍລິການຕົວຈິງແມ່ນຂຶ້ນກັບອຸນຫະພູມການດໍາເນີນງານ, ໂປຣໄຟລ໌ການໂຫຼດ, ສະພາບແວດລ້ອມການຕິດຕັ້ງ, ຄວາມຊຸ່ມຊື່ນ, ຄວາມກົດດັນກົນຈັກແລະຄຸນນະພາບການຕິດຕັ້ງ.
Qianchengສະຫນອງການຮັບປະກັນຄຸນນະພາບ 15 ປີສໍາລັບການນໍາໃຊ້ປົກກະຕິພາຍໃຕ້ຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງແລະເງື່ອນໄຂການຕິດຕັ້ງ.
