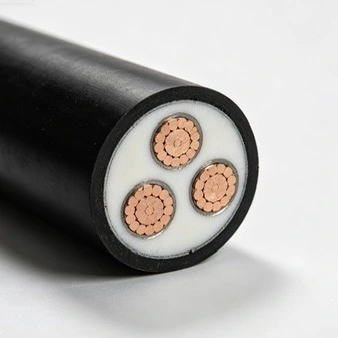

21/35kV XLPE Insulated Power Cable ຈາກ Qiancheng ຕອບສະໜອງໄດ້ຄວາມຕ້ອງການໃນການກໍ່ສ້າງຂອງສາຍສົ່ງໄຟຟ້າແຮງສູງເຊັ່ນ: ການປັບປຸງຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງ ແລະລະບົບສາຍສົ່ງໄຟຟ້າສໍາລັບສະຖານີຍ່ອຍອຸດສາຫະກໍາ-ຂຸດຄົ້ນບໍ່ແຮ່.
Qiancheng 21/35kV XLPE ສາຍໄຟ insulated. ມັນປະຕິບັດຕາມມາດຕະຖານສອງ GB / T 12706 ແລະ IEC 60840. ດ້ວຍແຮງດັນທີ່ມີການຈັດອັນດັບຂອງ 21/35kV, ມັນເຮັດຫນ້າທີ່ເປັນສາຍສົ່ງໄຟຟ້າແຮງດັນກາງແລະແຮງດັນສູງທີ່ສໍາຄັນ.

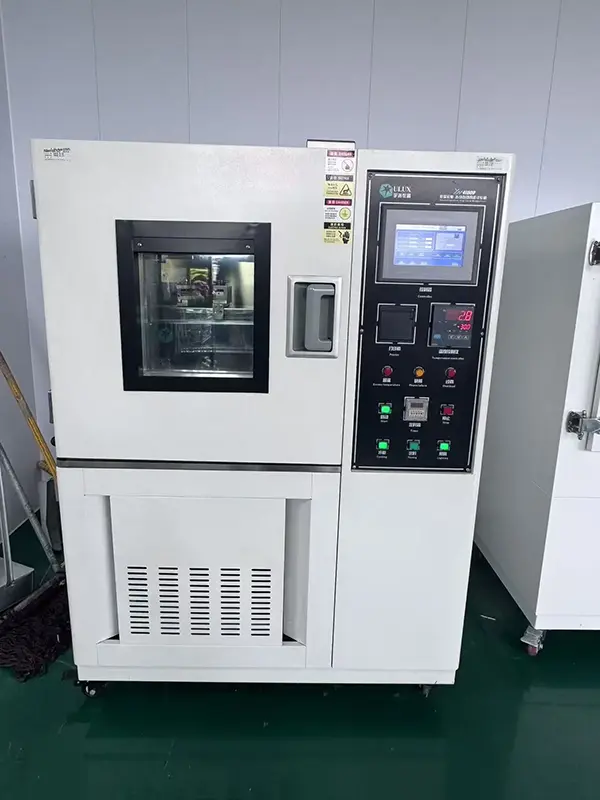

ໂຮງງານຂອງພວກເຮົາມີປະສົບການ 20 ປີໃນການຜະລິດສາຍເຄເບີ້ນ. ມັນໄດ້ຖືກຕິດຕັ້ງດ້ວຍຫ້ອງທົດລອງ CNAS ທີ່ໄດ້ຮັບການຮັບຮອງ. ຄຸນສົມບັດເຕັມຮູບແບບສາມາດກວດສອບໄດ້ຢູ່ໃນເວັບໄຊທ໌ທາງການ. ແຕ່ລະຊຸດຂອງສາຍມາພ້ອມກັບບົດລາຍງານການກວດກາຄຸນນະພາບແລະໃບຢັ້ງຢືນໂຮງງານ, ແລະເອກະສານຄຸນວຸດທິທັງຫມົດແມ່ນ traceable ສໍາລັບການກວດສອບ.
ຫຼາຍກວ່າ 800000 ແມັດຂອງ Qiancheng 21/35kV XLPE Insulated Power Cable ໄດ້ຖືກສະຫນອງໃຫ້ແກ່ການຂະຫຍາຍສະຖານີຍ່ອຍ, ການປັບປຸງການສະຫນອງໄຟຟ້າແຮງດັນສູງໃນເຂດຂຸດຄົ້ນບໍ່ແຮ່ແລະໂຄງການຈໍາຫນ່າຍພະລັງງານໂດຍລວມຂອງສວນອຸດສາຫະກໍາໃນເຂດຊານຕົງ. ການທົດສອບການດໍາເນີນງານພາກສະຫນາມໄດ້ພິສູດວ່າບໍ່ມີ insulation aging ຫຼືລະລາຍຫຼັງຈາກການດໍາເນີນງານຢ່າງເຕັມທີ່ 3 ປີຕໍ່ເນື່ອງ.
|
Nominal Conductor ພື້ນທີ່ຕັດຕັດ (mm²) |
ຄວາມຫນາຂອງ insulation (mm) |
ຄວາມຫນາຂອງກາບ (ມມ) |
ເສັ້ນຜ່າສູນກາງນອກສາຍເຄເບີ້ນປະມານ (ມມ) |
DC Resistance Cu (Ω/km) |
DC Resistance Al (Ω/km) |
ແຮງດັນທົດສອບ (kV/5 ນາທີ) |
Ampacity-Cu ໃນອາກາດ (A) |
Ampacity-Al ໃນອາກາດ (A) |
Ampacity-Cu ໃນດິນຝັງໂດຍກົງ (A) |
Ampacity-Al ໃນດິນຝັງໂດຍກົງ (A) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |
ຕົວນໍາທອງແດງທີ່ມີຄວາມບໍລິສຸດສູງທີ່ບໍ່ມີອົກຊີເຈນທີ່ຫນາແຫນ້ນ. ການວັດແທກຄວາມຕ້ານທານຂອງ DC ຂອງ conductor ແມ່ນເກັບຮັກສາໄວ້ຢ່າງເຂັ້ມງວດໃນຂອບເຂດຈໍາກັດມາດຕະຖານແຫ່ງຊາດ, ສະແດງໃຫ້ເຫັນການສູນເສຍການນໍາໄຟຟ້າຕໍ່າ. ອຸນຫະພູມທີ່ວັດແທກໄດ້ເພີ່ມຂຶ້ນພາຍໃຕ້ການໂຫຼດຫນັກໃນປະຈຸບັນ ≤65K.
ຜະລິດໂດຍຂະບວນການ triple-co-extrusion ປະສົມປະສານ. ຄວາມຫນາຂອງ insulation ແມ່ນເປັນເອກະພາບໂດຍບໍ່ມີຊ່ອງຫວ່າງອາກາດ. ມັນສາມາດທົນທານຕໍ່ການທົດສອບຄວາມຖີ່ຂອງແຮງດັນໄຟຟ້າ 42kV ສໍາລັບ 1 ຊົ່ວໂມງໂດຍບໍ່ມີການທໍາລາຍ. ມັນເຮັດໜ້າທີ່ເປັນໂຄງສ້າງຮັບຄວາມກົດດັນຫຼັກຂອງ Qiancheng 21/35kV XLPE Insulated Power Cable.
ໂຄງສ້າງປະສົມປະສານຂອງໄສ້ເຄິ່ງ conductive ພາຍໃນແລະໄສ້ເຄິ່ງ conductive ພາຍນອກ, ເຊິ່ງເຮັດໃຫ້ເທົ່າທຽມກັນກັບການແຜ່ກະຈາຍຂອງພາກສະຫນາມໄຟຟ້າແລະປ້ອງກັນຄວາມເສຍຫາຍຂອງ insulation ທີ່ເກີດຈາກຄວາມເຂັ້ມຂົ້ນຂອງພາກສະຫນາມໄຟຟ້າທ້ອງຖິ່ນ.
ເກາະເຫຼັກ-ເທບທົນທານຕໍ່ຜົນບັງຄັບໃຊ້ crushing ແລະຄວາມເສຍຫາຍຈາກການຂຸດຄົ້ນໃຕ້ດິນ. ກາບນອກ HDPE ສະຫນອງການຕໍ່ຕ້ານການກັດກ່ອນຂອງອາຊິດ-alkali ແລະຄວາມຕ້ານທານ UV-aging, ເຫມາະສົມສໍາລັບສະຖານະການການວາງຫຼາຍ: ການຝັງສົບໂດຍກົງ, ການຕິດຕັ້ງທໍ່ແລະເສັ້ນທາງຖາດສາຍ.
ວັດສະດຸເຊື່ອມຕໍ່ຂ້າມ XLPE ມີລະດັບຄວາມຕ້ານທານອຸນຫະພູມ 90 ℃. ມັນສາມາດທົນທານຕໍ່ overload ໃນໄລຍະສັ້ນທີ່ 250 ℃ສໍາລັບ 5 ວິນາທີໂດຍບໍ່ມີການ melting. insulation hardly degrades ພາຍໃຕ້ການສາຍສົ່ງການໂຫຼດຫນັກໃນໄລຍະຍາວ, ການຫຼຸດຜ່ອນຄວາມຖີ່ຂອງການບໍາລຸງຮັກສາເສັ້ນຜິດພາດ.

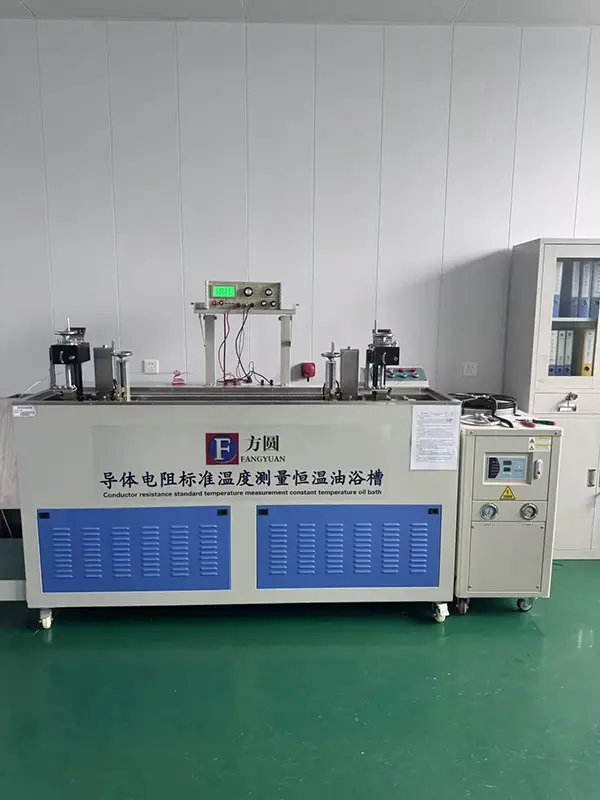

ຂັ້ນຕອນການທົດສອບຈາກການກວດກາການເຂົ້າມາຂອງອຸປະກອນທອງແດງເຖິງການສໍາເລັດຮູບສາຍສົ່ງ. ຂໍ້ມູນການທົດສອບທີ່ສໍາຄັນລວມທັງແຮງດັນ, ທົນທານຕໍ່, ການໄຫຼບາງສ່ວນແລະຄວາມຮ້ອນທີ່ສູງອາຍຸໄດ້ຖືກບັນທຶກໄວ້ໃນລະບົບ. ຜູ້ຊື້ສາມາດເຂົ້າເຖິງຂໍ້ມູນການທົດສອບຕົ້ນສະບັບທັງຫມົດໂດຍຜ່ານຕົວເລກ batch.
ການປະຕິບັດຕົວນໍາແບບກະທັດລັດບັນລຸຄ່າສໍາປະສິດການຕື່ມຂໍ້ມູນຂ້າງເທິງ 92%. ເມື່ອປຽບທຽບກັບສາຍເຄເບີ້ນແບບວ່າງໆແບບທຳມະດາ, ແຮງດັນຂອງສາຍຫຼຸດລົງປະມານ 7% ໃນການວັດແທກຕົວຈິງ, ຊ່ວຍປະຢັດການສູນເສຍການຊົມໃຊ້ພະລັງງານໃນໄລຍະການດໍາເນີນງານຂອງສາຍໄຟຟ້າໃນໄລຍະຍາວ.
Qiancheng 21/35kV XLPE Insulated Power options ທີ່ສາມາດປັບແຕ່ງໄດ້: ກາບຄວັນໄຟຕ່ຳທີ່ບໍ່ມີຮາໂລເຈນ LSZH, ປະເພດຕ້ານໄຟໄໝ້ແບບ Class-A ແລະປະເພດທີ່ທົນທານຕໍ່ໄຟ, ປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກປ້ອງກັນໄຟພິເສດເຊັ່ນ: ອຸໂມງ ແລະຫ້ອງກະຈາຍພະລັງງານທີ່ປິດລ້ອມໄວ້.
ວາງເບາະດິນຊາຍລະອຽດໃສ່ລຸ່ມຮ່ອງກ່ອນທີ່ຈະວາງ. ຄວາມເລິກຝັງຂອງສາຍເກາະ ≥0.8m. ຫຼີກລ້ຽງເຂດທີ່ມີການເຄື່ອນຍ້າຍລົດໜັກ. ສໍາເລັດການເຮັດເຄື່ອງຫມາຍເສັ້ນທາງຫຼັງຈາກການກໍ່ສ້າງເພື່ອປ້ອງກັນການຕັດສາຍໄຟໂດຍການຂຸດຄົ້ນຕໍ່ມາ.
ສໍາລັບສາຍໄຟຟ້າທີ່ມີ insulated Qiancheng 21/35kV XLPE ດຽວ, ການວາງລັດສະໝີໂຄ້ງຈະຕ້ອງມີເສັ້ນຜ່າກາງນອກສາຍບໍ່ນ້ອຍກວ່າ 15 ເທົ່າ. ສະຫງວນຊ່ອງຫວ່າງລະບາຍຄວາມຮ້ອນສໍາລັບການຈັດສາຍຫຼາຍສາຍເພື່ອຫຼີກເວັ້ນການ overheating ທີ່ເກີດຈາກການ stacking ຫນາແຫນ້ນ.
ຫຼີກເວັ້ນການແຊ່ນ້ໍາໃນໄລຍະຍາວໃນສິ່ງເສດເຫຼືອທີ່ກັດກ່ອນຢ່າງແຂງແຮງແລະການສໍາຜັດກັບພາຍນອກທີ່ບໍ່ມີການປ້ອງກັນພາຍໃຕ້ແສງແດດທີ່ຮຸນແຮງ. ສາຍໄຟໃຫ້ຄວາມຮ້ອນກ່ອນວາງໄວ້ທີ່ອຸນຫະພູມຕໍ່າກວ່າ 0 ℃ ເພື່ອປ້ອງກັນການແຕກຂອງກາບນອກ.
ການທົດສອບຄວາມຖີ່ຂອງແຮງດັນ-ທົນຕໍ່ແຮງດັນໄຟຟ້າຈະຖືກປະຕິບັດຫຼັງຈາກການວາງສໍາເລັດ. ການເປີດປິດເປີດແມ່ນອະນຸຍາດຫຼັງຈາກຜ່ານການທົດສອບເທົ່ານັ້ນ. ຜູ້ຊ່ຽວຊານດ້ານວິຊາຊີບຂອງພວກເຮົາສາມາດຖືກສົ່ງໄປໃຫ້ຄໍາແນະນໍາການຍອມຮັບໃນສະຖານທີ່.
A: ເມື່ອປຽບທຽບກັບ conductor ວ່າງແບບທໍາມະດາ, ການກໍ່ສ້າງທີ່ຫນາແຫນ້ນສາມາດຫຼຸດຜ່ອນຊ່ອງຫວ່າງ conductor ແລະສະຫນັບສະຫນູນການຕໍ່ຕ້ານໄຟຟ້າຕ່ໍາ. ມັນຍັງຊ່ວຍຈັດການການເພີ່ມຂື້ນຂອງອຸນຫະພູມພາຍໃຕ້ການໂຫຼດທີ່ມີປະສິດຕິຜົນສູງ, ເຊິ່ງເປັນປະໂຫຍດສໍາລັບການນໍາໃຊ້ການສົ່ງໄຟຟ້າໃນໄລຍະຍາວ.
A: ອຸນຫະພູມການດໍາເນີນງານໄລຍະຍາວຂອງ insulation XLPE ແມ່ນ 90 ℃. ພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດເກີນຂອງວົງຈອນສັ້ນຫຼືໄລຍະເວລາສັ້ນ, insulation ສາມາດທົນທານຕໍ່ອຸນຫະພູມສູງເຖິງ 250 ℃ສໍາລັບໄລຍະເວລາສັ້ນທີ່ກໍານົດໄວ້. ຂອບເຂດຈໍາກັດການປະຕິບັດຕົວຈິງຄວນປະຕິບັດຕາມມາດຕະຖານສາຍເຄເບີ້ນທີ່ກ່ຽວຂ້ອງແລະເງື່ອນໄຂການຕິດຕັ້ງ.
A: ຊັ້ນເຄິ່ງ conductive ຊັ້ນໃນແລະຊັ້ນນອກຊ່ວຍຄວບຄຸມການແຜ່ກະຈາຍຂອງພາກສະຫນາມໄຟຟ້າອ້ອມຮອບ insulation. ໂດຍການຫຼຸດຜ່ອນຄວາມເຂັ້ມຂົ້ນຂອງພາກສະຫນາມໄຟຟ້າໃນທ້ອງຖິ່ນຢູ່ທີ່ຕົວນໍາແລະຕົວເຊື່ອມຕໍ່ insulation, ລະບົບປ້ອງກັນສະຫນັບສະຫນູນການປະຕິບັດ insulation ທີ່ຫມັ້ນຄົງໃນລະຫວ່າງການດໍາເນີນງານທີ່ມີແຮງດັນສູງ.
A: ໂດຍທົ່ວໄປແລ້ວການກໍ່ສ້າງເກາະແມ່ນມັກບ່ອນທີ່ການຝັງສົບໂດຍກົງຮຽກຮ້ອງໃຫ້ມີການປົກປ້ອງກົນຈັກເພີ່ມເຕີມ. ເບາະດິນຊາຍທີ່ເຫມາະສົມສາມາດໃຫ້ຢູ່ດ້ານລຸ່ມຂອງຂຸມໄດ້, ແລະຄວາມເລິກຂອງຝັງຄວນຕອບສະຫນອງເງື່ອນໄຂໂຄງການທີ່ນໍາໃຊ້. ເສັ້ນທາງສາຍເຄເບີ້ນຄວນຈະຖືກຫມາຍຢ່າງຊັດເຈນຫຼັງຈາກການຕິດຕັ້ງ, ໂດຍສະເພາະໃນເຂດທີ່ມີການຂຸດຄົ້ນຕໍ່ມາຫຼືການຈະລາຈອນຂອງຍານພາຫະນະອາດຈະເກີດຂື້ນ.
A: ລັດສະໝີການງໍຕໍາ່ສຸດທີ່ສໍາລັບສາຍດຽວບໍ່ຄວນຫນ້ອຍກວ່າ 15 ເທົ່າຂອງເສັ້ນຜ່າກາງທາງນອກຂອງມັນເວັ້ນເສຍແຕ່ວ່າຂໍ້ກໍານົດທີ່ກ່ຽວຂ້ອງລະບຸໄວ້ເປັນຢ່າງອື່ນ. ເມື່ອມີການຕິດຕັ້ງສາຍເຄເບີນຫຼາຍສາຍຂະຫນານ, ໄລຍະຫ່າງທີ່ພຽງພໍຄວນໄດ້ຮັບການຮັກສາໄວ້ສໍາລັບການລະບາຍຄວາມຮ້ອນ. ການວາງຊ້ອນກັນຫຼາຍເກີນໄປຄວນຫຼີກເວັ້ນເພື່ອປ້ອງກັນບໍ່ໃຫ້ອຸນຫະພູມທີ່ບໍ່ຈໍາເປັນເພີ່ມຂຶ້ນ.
A: ການສໍາຜັດໃນໄລຍະຍາວກັບສິ່ງເສດເຫຼືອທີ່ມີ corrosive ທີ່ເຂັ້ມແຂງແລະສະພາບກາງແຈ້ງທີ່ບໍ່ໄດ້ຮັບການປ້ອງກັນທີ່ມີແສງແດດທີ່ຮຸນແຮງຄວນຫຼີກເວັ້ນເວັ້ນເສຍແຕ່ວ່າການກໍ່ສ້າງສາຍເຄເບີ້ນທີ່ເລືອກໄດ້ຮັບການຢັ້ງຢືນສໍາລັບສະພາບແວດລ້ອມເຫຼົ່ານີ້. ສໍາລັບການຕິດຕັ້ງຢູ່ໃນອຸນຫະພູມສະພາບແວດລ້ອມຕ່ໍາກວ່າ 0 ℃, ຄວນໃຊ້ມາດຕະການ preheating ທີ່ເຫມາະສົມເພື່ອຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງຄວາມເສຍຫາຍ brittle ຂອງກາບໄດ້.
A: ຫຼັງຈາກການຕິດຕັ້ງ, ການກວດສອບໄຟຟ້າທີ່ຈໍາເປັນແລະການທົດສອບຄວາມຖີ່ຂອງແຮງດັນໄຟຟ້າທີ່ທົນທານຕໍ່ຄວນຈະສໍາເລັດຕາມມາດຕະຖານແລະຄວາມຕ້ອງການຂອງໂຄງການ. ວົງຈອນຄວນໄດ້ຮັບການກະຕຸ້ນພຽງແຕ່ຫຼັງຈາກການທົດສອບທີ່ຈໍາເປັນໄດ້ຖືກຜ່ານແລະການຕິດຕັ້ງໄດ້ຮັບການຍອມຮັບ. ການຊ່ວຍເຫຼືອດ້ານວິຊາການສາມາດສະຫນອງໄດ້ສໍາລັບຂໍ້ກໍານົດການຍອມຮັບສະເພາະໂຄງການ.
