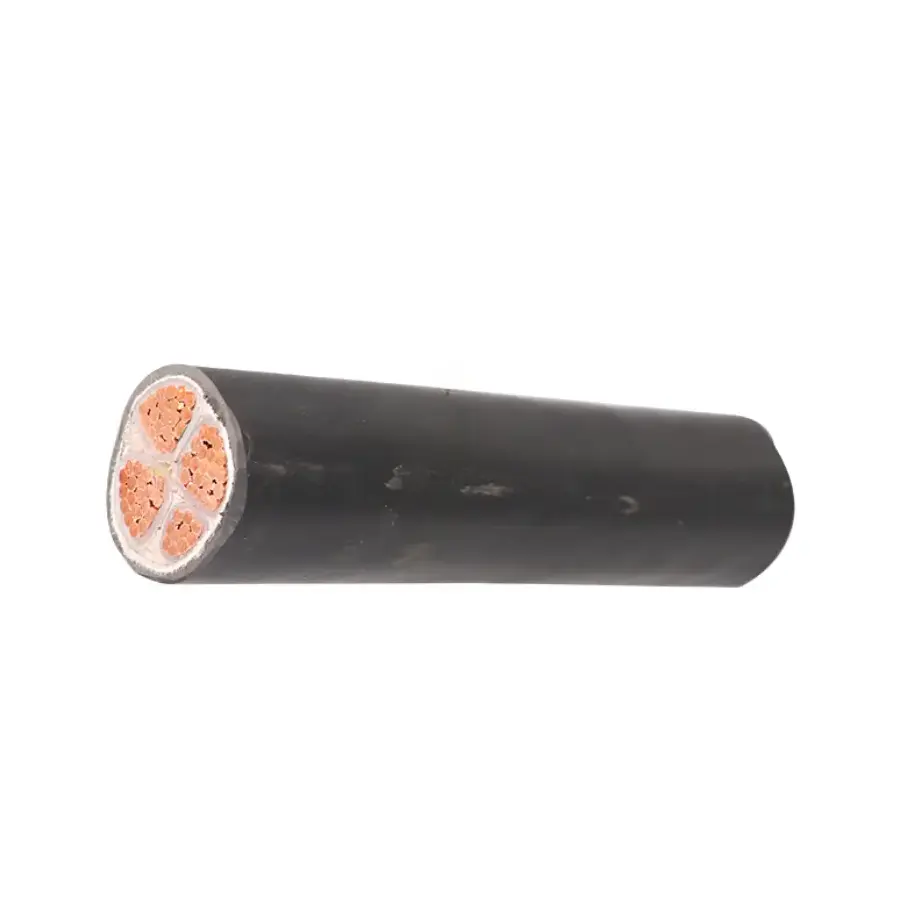

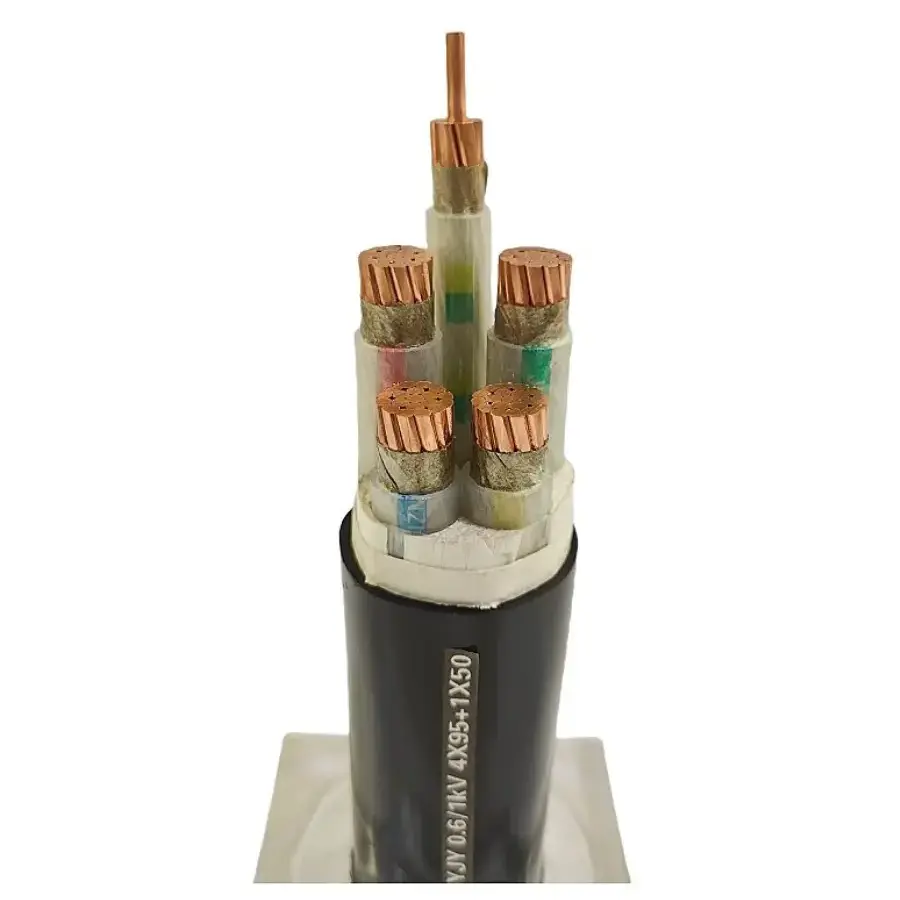

XLPE Insulated ສາຍພະລັງງານການຂຸດຄົ້ນບໍ່ແຮ່

ຮູບແບບ: MYJV, MYJV22.

XLPE Insulated Power Cable ສອດຄ່ອງກັບ MT/T 818.13-2009, ມີຕົວນໍາທອງແດງທີ່ບໍ່ມີອົກຊີເຈນທີ່ມີຄວາມບໍລິສຸດສູງ, ສາຍສນວນເຊື່ອມຕໍ່ຂ້າມ XLPE ແລະກາບ PVC ທີ່ທົນທານຕໍ່ໄຟ. ລະດັບແຮງດັນໄຟຟ້າທີ່ຈັດອັນດັບຈາກ 0.6/1kV ຫາ 8.7/10kV, ອຸນຫະພູມໃນໄລຍະຍາວຂອງການເຮັດວຽກຂອງ 90 ℃. ສາຍເຄເບີນແມ່ນມີຈຸດປະສົງສໍາລັບການກະຈາຍພະລັງງານຄົງທີ່ໃນບໍ່ຖ່ານຫີນໃຕ້ດິນແລະຂຸມເປີດ. ມັນແມ່ນສໍາລັບການຕິດຕັ້ງແບບຄົງທີ່ແລະບໍ່ຄວນໃຊ້ໃນອຸປະກອນມືຖືທີ່ຕ້ອງການການລາກຢ່າງຕໍ່ເນື່ອງຫຼືຊ້ໍາຊ້ອນ.

ຂໍ້ມູນຈໍາເພາະຜະລິດຕະພັນແລະຕາຕະລາງຕົວກໍານົດການດ້ານວິຊາການ

ຄຸນນະສົມບັດການກໍ່ສ້າງທີ່ສໍາຄັນ

1. XLPE insulation ສໍາລັບອຸນຫະພູມການເຮັດວຽກທີ່ສູງຂຶ້ນ

insulation XLPE ມີກໍານົດໄວ້ອຸນຫະພູມການດໍາເນີນງານໄລຍະຍາວຂອງ 90 ℃, ມີໄລຍະເວລາສັ້ນຂອງວົງຈອນການອຸນຫະພູມເຖິງ 250 ℃. ເມື່ອປຽບທຽບກັບ insulation PVC, XLPE ໃຫ້ລະດັບອຸນຫະພູມທີ່ສູງກວ່າສໍາລັບວົງຈອນພະລັງງານຄົງທີ່ບ່ອນທີ່ການໂຫຼດ conductor ແລະເງື່ອນໄຂສະພາບແວດລ້ອມຈໍາເປັນຕ້ອງໄດ້ພິຈາລະນາຮ່ວມກັນ.

2. ຕົວນໍາທອງແດງແລະປະສິດທິພາບໄຟຟ້າ

ຕົວ conductor ແມ່ນເຮັດຈາກທອງແດງທີ່ບໍ່ມີອົກຊີເຈນທີ່ມີຄວາມບໍລິສຸດສູງແລະມີຢູ່ໃນການກໍ່ສ້າງແຂງຫຼື stranded ຕາມຂໍ້ກໍາຫນົດຂອງສາຍ. Conductor cross-section, ການຈັດລຽງຂອງແກນແລະແຮງດັນໄຟຟ້າຄວນຖືກຈັບຄູ່ກັບການໂຫຼດທີ່ເຊື່ອມຕໍ່, ໄລຍະສາຍສົ່ງແລະເງື່ອນໄຂການຕິດຕັ້ງ. ຄວາມຕ້ານທານຂອງຕົວນໍາ DC ຖືກກວດສອບຕໍ່ກັບຄວາມຕ້ອງການ MT 818 ຫຼື GB/T 3956 ທີ່ໃຊ້ໄດ້.

3. ກາບ PVC ທົນໄຟ

ກາບນອກໃຫ້ການປົກປ້ອງພາຍນອກຂອງສາຍເຄເບີ້ນ ແລະລວມເອົາຄຸນສົມບັດຕ້ານໄຟໄໝ້ສຳລັບການນຳໃຊ້ການຂຸດຄົ້ນ. ຂໍ້ມູນສະເພາະທີ່ສະໜອງໃຫ້ຍັງລະບຸຄວາມຕ້ານທານຕໍ່ກັບການສໍາຜັດກັບນໍ້າມັນ ແລະອາຊິດ-ດ່າງ. ການສໍາຜັດສານເຄມີຕົວຈິງ, ສະພາບນ້ໍາ, ອຸນຫະພູມແລະຄວາມກົດດັນກົນຈັກຄວນໄດ້ຮັບການພິຈາລະນາໃນເວລາທີ່ຢືນຢັນການກໍ່ສ້າງກາບທີ່ເຫມາະສົມ.

4. Optional Steel-Tape Armor

ສໍາລັບການຕິດຕັ້ງທີ່ຈໍາເປັນຕ້ອງມີການປ້ອງກັນກົນຈັກເພີ່ມເຕີມ, ການກໍ່ສ້າງເກາະເຫຼັກ - tape ແມ່ນມີຢູ່. ດັ່ງນັ້ນ MYJV22 ຈຶ່ງມີຄວາມແຕກຕ່າງຈາກການກໍ່ສ້າງ MYJV ທີ່ບໍ່ມີອາວຸດໂດຍຊັ້ນເກາະຂອງມັນ. ການກໍ່ສ້າງຂັ້ນສຸດທ້າຍຄວນໄດ້ຮັບການຄັດເລືອກຕາມວິທີການວາງ, ຄວາມສ່ຽງດ້ານກົນຈັກແລະຂໍ້ກໍານົດໂຄງການທີ່ສາມາດນໍາໃຊ້ໄດ້.

ການຕິດຕັ້ງແລະເງື່ອນໄຂການສະຫມັກ

ຊ່ວງສາຍເຄເບີ້ນນີ້ແມ່ນມີຈຸດປະສົງສໍາລັບການກະຈາຍພະລັງງານຄົງທີ່ແທນທີ່ຈະໃຫ້ບໍລິການມືຖືຢ່າງຕໍ່ເນື່ອງ. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີຖະຫນົນຫົນທາງຕົ້ນຕໍໃຕ້ດິນ, ຫ້ອງເຄື່ອງຈັກໄຟຟ້າ, ລະບົບປັ໊ມຄົງທີ່, ອຸປະກອນລະບາຍອາກາດ, ວົງຈອນພະລັງງານລໍາລຽງແລະຈຸດແຈກຢາຍພະລັງງານຂອງລະເບີດຝັງດິນອື່ນໆ.

1. ການກະຈາຍພະລັງງານຄົງທີ່ໃຕ້ດິນ

ສໍາລັບການຕິດຕັ້ງໃຕ້ດິນ, ຂໍ້ກໍານົດຂອງສາຍຄວນຖືກກວດສອບຕໍ່ກັບແຮງດັນທີ່ມີການຈັດອັນດັບ, ກະແສໄຟຟ້າ, ເສັ້ນທາງການຕິດຕັ້ງ, ອຸນຫະພູມອາກາດລ້ອມຮອບ, ຄວາມຊຸ່ມຊື່ນແລະການປ້ອງກັນກົນຈັກທີ່ມີຢູ່. ບ່ອນທີ່ສາຍເຄເບີ້ນຖືກສົ່ງຜ່ານເຂດທີ່ມີຄວາມສ່ຽງສູງຕໍ່ການກະທົບຫຼືການບີບອັດ, ການກໍ່ສ້າງເກາະອາດຈະຖືກພິຈາລະນາ.

2. ລະບົບໄຟຟ້າບໍ່ແຮ່ເປີດ-ປິດ

ວົງຈອນຄົງທີ່ໃນບໍ່ແຮ່ທີ່ເປີດຢູ່ສາມາດກ່ຽວຂ້ອງກັບການເປີດເຜີຍພາຍນອກ, ຝຸ່ນ, ຝົນແລະການປ່ຽນແປງອຸນຫະພູມ. ການເລືອກສາຍຄວນຄິດໄລ່ສະພາບແວດລ້ອມເຫຼົ່ານີ້ພ້ອມກັບລະດັບແຮງດັນທີ່ຕ້ອງການ, ຂະຫນາດ conductor ແລະການຈັດວາງ.

3. ການລ້າງຖ່ານຫີນ ແລະສິ່ງອໍານວຍຄວາມສະດວກ

ວົງຈອນໄຟຟ້າຄົງທີ່ສໍາລັບໂຮງງານລ້າງຖ່ານຫີນ, ຫ້ອງສູບ, ລະບົບລະບາຍອາກາດແລະອຸປະກອນສະຫນັບສະຫນູນອື່ນໆສາມາດຖືກກໍານົດຕາມການໂຫຼດອຸປະກອນແລະໄລຍະຫ່າງການແຈກຢາຍ. ການກໍ່ສ້າງສາຍເຄເບີ້ນຄວນໄດ້ຮັບການກວດກາເບິ່ງສະພາບແວດລ້ອມຕົວຈິງແທນທີ່ຈະໃຊ້ສະເພາະຫນຶ່ງກັບສະຖານທີ່ຂຸດຄົ້ນບໍ່ແຮ່ທັງຫມົດ.

ການຄັດເລືອກແລະການກວດກາດ້ານວິຊາການ

ກ່ອນທີ່ຈະສັ່ງ, ແຮງດັນໄຟຟ້າທີ່ກໍານົດໄວ້, ພາກສ່ວນຂ້າມ conductor, ຈໍານວນຂອງແກນ, ການກໍ່ສ້າງປະຈໍາຕະກູນ, ຄວາມຍາວສາຍແລະວິທີການຕິດຕັ້ງຄວນໄດ້ຮັບການຢືນຢັນ. ສໍາລັບເສັ້ນທາງການສະຫນອງພະລັງງານທີ່ຍາວກວ່າ, ການຫຼຸດລົງຂອງແຮງດັນແລະຄວາມຕ້ານທານຂອງ conductor ຄວນພິຈາລະນາພ້ອມກັບການໂຫຼດທີ່ຄາດໄວ້.

ສໍາລັບການກວດກາທີ່ເຂົ້າມາ, ຮູບແບບຜະລິດຕະພັນແລະການກໍ່ສ້າງສາຍເຄເບີ້ນສາມາດກວດສອບໄດ້ຕໍ່ກັບຂໍ້ກໍານົດຂອງການຊື້. ອີງຕາມຄວາມຕ້ອງການຂອງໂຄງການ, ເອກະສານແລະບັນທຶກການທົດສອບອາດຈະປະກອບມີການຕໍ່ຕ້ານ conductor, ການທົດສອບທີ່ກ່ຽວຂ້ອງກັບ insulation, ແຮງດັນທົນທານຕໍ່ຜົນໄດ້ຮັບແລະການບັນທຶກການທົດສອບ flame-retardant. ບ່ອນທີ່ການຢັ້ງຢືນສະເພາະຂຸດຄົ້ນບໍ່ແຮ່ຫຼືເອກະສານກວດກາເພີ່ມເຕີມແມ່ນຕ້ອງການ, ສິ່ງເຫຼົ່ານີ້ຄວນໄດ້ຮັບການຢືນຢັນກ່ອນການຜະລິດແລະການຂົນສົ່ງ.

FAQ

Q1: ມາດຕະຖານອັນໃດທີ່ໃຊ້ກັບສາຍໄຟຂຸດຄົ້ນບໍ່ແຮ່ນີ້?

A: ຜະລິດຕະພັນແມ່ນໄດ້ລະບຸໄວ້ຕາມ MT/T 818.13-2009, ໂດຍມີຂໍ້ກໍານົດ conductor ອ້າງອີງເຖິງ GB/T 3956 ບ່ອນທີ່ສາມາດນຳໃຊ້ໄດ້. ມາດຕະຖານທີ່ແນ່ນອນແລະເອກະສານທີ່ຈໍາເປັນສໍາລັບໂຄງການຄວນໄດ້ຮັບການຢືນຢັນຕໍ່ກັບຮູບແບບທີ່ເລືອກແລະແຮງດັນທີ່ມີການຈັດອັນດັບ.

Q2: ຂະຫນາດແຮງດັນແລະ conductor ແມ່ນຫຍັງ?

A: ລະດັບແຮງດັນໄຟຟ້າທີ່ໄດ້ລະບຸໄວ້ແມ່ນ 0.6/1 kV ຫາ 8.7/10 kV, ໃນຂະນະທີ່ຕາຕະລາງດ້ານວິຊາການຈະສະແດງຕົວນໍາຈາກ 2.5 mm² ຫາ 300 mm². ການຕັ້ງຄ່າຫຼັກສາມາດເປັນ 3-core ຫຼື 3+1-core, ໂດຍມີການປະສົມປະສານທີ່ແນ່ນອນຂຶ້ນກັບສະເພາະສາຍທີ່ເລືອກ.

Q3: ຄວາມແຕກຕ່າງກັນລະຫວ່າງ MYJV ແລະ MYJV22 ແມ່ນຫຍັງ?

A: MYJV ຫມາຍເຖິງການກໍ່ສ້າງທີ່ມີ insulated XLPE, PVC, ໃນຂະນະທີ່ MYJV22 ເພີ່ມການຫຸ້ມເກາະເຫຼັກ. ສະບັບເກາະໄດ້ຖືກພິຈາລະນາບ່ອນທີ່ການຕິດຕັ້ງຮຽກຮ້ອງໃຫ້ມີການປົກປ້ອງກົນຈັກເພີ່ມເຕີມ. ການກໍ່ສ້າງທີ່ເຫມາະສົມແມ່ນຂຶ້ນກັບເສັ້ນທາງສາຍໄຟແລະເງື່ອນໄຂການວາງ.

ຄໍາຖາມທີ 4: ສາຍນີ້ສາມາດໃຊ້ກັບເຄື່ອງຕັດຖ່ານຫີນ ຫຼືອຸປະກອນຂຸດຄົ້ນບໍ່ແຮ່ມືຖືອື່ນໆໄດ້ບໍ?

A: ບໍ່. ສາຍນີ້ມີຈຸດປະສົງສໍາລັບການຕິດຕັ້ງແບບຄົງທີ່ແລະການກະຈາຍພະລັງງານຄົງທີ່. ອຸປະກອນທີ່ກ່ຽວຂ້ອງກັບການລາກຢ່າງຕໍ່ເນື່ອງ, ບິດຊ້ໍາຊ້ອນຫຼືບໍລິການມືຖືອື່ນໆຕາມປົກກະຕິຕ້ອງການສາຍແຮ່ທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ລະບຸໄວ້ໂດຍສະເພາະສໍາລັບສະພາບການເຮັດວຽກນັ້ນ.

Q5: ຂໍ້ມູນໃດທີ່ຄວນຈະໃຫ້ໃນເວລາທີ່ຮ້ອງຂໍໃຫ້ມີວົງຢືມ?

A: ຂໍ້ມູນທີ່ກໍານົດໄວ້ຕາມປົກກະຕິປະກອບມີແຮງດັນໄຟຟ້າ, ພາກສ່ວນຂ້າມ conductor, ການຕັ້ງຄ່າຫຼັກ, ຄວາມຍາວຂອງສາຍ, ປະລິມານ, ວິທີການຕິດຕັ້ງແລະອຸປະກອນຄໍາຮ້ອງສະຫມັກ. ຖ້າໂຄງການຕ້ອງການການຢັ້ງຢືນສະເພາະ, ບັນທຶກການກວດກາ, ຂໍ້ກໍານົດການຫຸ້ມຫໍ່ຫຼືເອກະສານດ້ານວິຊາການ, ສິ່ງເຫຼົ່ານີ້ຄວນຈະຖືກລະບຸໄວ້ໃນການສອບຖາມ.

Q6: ສິ່ງທີ່ຄວນກວດສອບກ່ອນການຂົນສົ່ງຫຼືສະຖານທີ່ຍອມຮັບ?

A: ກວດເບິ່ງຕົວແບບຂອງສາຍ, ແຮງດັນໄຟຟ້າ, ຂະຫນາດ conductor, ການຕັ້ງຄ່າຫຼັກ, ປະເພດປະຈໍາຕະກູນແລະຄວາມຍາວຂອງສາຍເຄເບີນຕໍ່ກັບຂໍ້ກໍານົດການຊື້. ອີງຕາມໂຄງການ, ທົບທວນຄືນຜົນການທົດສອບໄຟຟ້າທີ່ກ່ຽວຂ້ອງ, ຂໍ້ມູນຄວາມຕ້ານທານຂອງ conductor, ແຮງດັນທີ່ທົນທານຕໍ່ບັນທຶກ, ເອກະສານທີ່ທົນທານຕໍ່ໄຟແລະໃບຢັ້ງຢືນທີ່ຕ້ອງການກ່ອນທີ່ຈະຍອມຮັບ.

ສໍາລັບລະບົບການຈໍາຫນ່າຍພະລັງງານບໍ່ແຮ່ຄົງທີ່, XLPE Insulated Mining Power Cable ຄວນເລືອກຕາມການໂຫຼດໄຟຟ້າ, ແຮງດັນໄຟຟ້າ, ວິທີການຕິດຕັ້ງແລະສະພາບແວດລ້ອມ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ກ່ຽວຂ້ອງກັບການເຄື່ອນໄຫວຢ່າງຕໍ່ເນື່ອງ, ການກໍ່ສ້າງສາຍຄວນຖືກທົບທວນແຍກຕ່າງຫາກເພື່ອໃຫ້ກົງກັບຄວາມຕ້ອງການກົນຈັກຂອງອຸປະກອນ.
