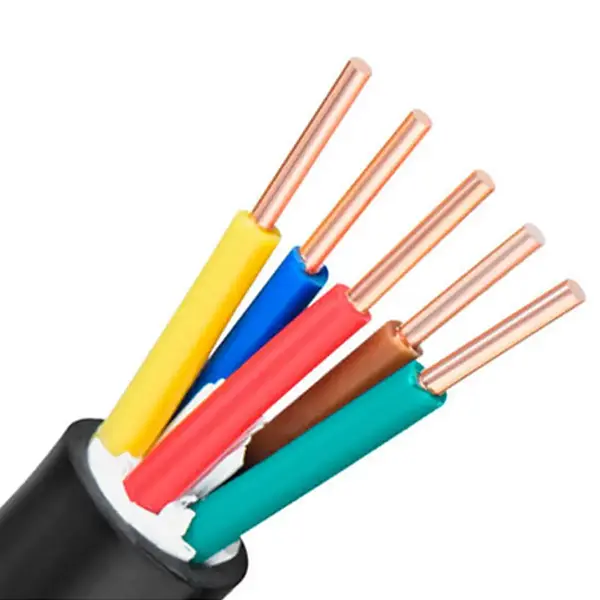

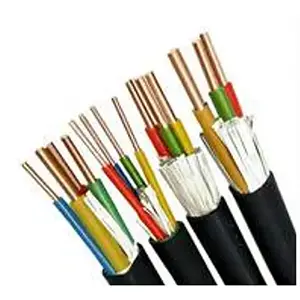

ສາຍຄວບຄຸມໄຟ PVC ທອງແດງ

ຮູບແບບຜະລິດຕະພັນພື້ນຖານ: N-KVV(NH-KVV).

ສາຍຄວບຄຸມໄຟ PVC ທອງແດງປະສົມປະສານກັບ conductor ທອງແດງ, ຊັ້ນທົນທານຕໍ່ໄຟ mica-tape ແລະ insulation PVC ແລະກາບສໍາລັບການຄວບຄຸມແລະວົງຈອນເສີມທີ່ຕ້ອງການການກໍ່ສ້າງສາຍໄຟທົນທານຕໍ່. ສາຍໄຟ 450/750V ແມ່ນມີຈຸດປະສົງສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ການຮັກສາຄວາມຕໍ່ເນື່ອງຂອງວົງຈອນສໍາລັບໄລຍະເວລາທີ່ກໍານົດໄວ້ພາຍໃຕ້ການຖືກໄຟໄຫມ້ແມ່ນສ່ວນຫນຶ່ງຂອງການອອກແບບລະບົບ. ອີງຕາມການກໍ່ສ້າງຕົວນໍາ, ສາຍສາມາດຖືກຕັ້ງຄ່າດ້ວຍຕົວນໍາທອງແດງຊັ້ນ 1 ຫຼືຊັ້ນ 5.

ເທບ mica ປະກອບເປັນຊັ້ນທີ່ທົນທານຕໍ່ໄຟທີ່ສໍາຄັນຢູ່ອ້ອມຕົວ conductor, ໃນຂະນະທີ່ທາງເລືອກ conductor ທີ່ມີຄວາມຍືດຫຍຸ່ນເຮັດໃຫ້ສາຍງ່າຍຂຶ້ນໃນເສັ້ນທາງຜ່ານຖາດສາຍ, ຕູ້ຄວບຄຸມແລະການເຊື່ອມຕໍ່ອຸປະກອນ. ການຄັດເລືອກສະເພາະຄວນຄໍານຶງເຖິງ conductor cross-section, ປະລິມານຫຼັກ, ເງື່ອນໄຂການຕິດຕັ້ງແລະຄວາມຕ້ອງການປະສິດທິພາບໄຟຂອງລະບົບໄຟຟ້າທີ່ສົມບູນ.

ຂະຫນາດຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນແລະຕາຕະລາງພາລາມິເຕີດ້ານວິຊາການ

ການກໍ່ສ້າງທີ່ທົນທານຕໍ່ໄຟແລະການອອກແບບສາຍ

Mica-Tape ຊັ້ນທີ່ທົນທານຕໍ່ໄຟ

ເທບ Mica ຖືກຈັດວາງຢູ່ຮອບຕົວນໍາເປັນອົງປະກອບທີ່ທົນທານຕໍ່ໄຟ. ພາຍໃຕ້ການຖືກໄຟໄຫມ້, ຊັ້ນນີ້ມີຈຸດປະສົງເພື່ອຮັກສາການສນວນໄຟຟ້າສໍາລັບເງື່ອນໄຂການທົດສອບທີ່ກໍານົດໄວ້ແລະຊ່ວຍຮັກສາຄວາມຕໍ່ເນື່ອງຂອງວົງຈອນສໍາລັບໄລຍະເວລາທີ່ກໍານົດໄວ້. ການຈັດອັນດັບຄວາມຕ້ານທານໄຟຕົວຈິງຄວນໄດ້ຮັບການຢືນຢັນຕໍ່ກັບການກໍານົດຜະລິດຕະພັນແລະວິທີການທົດສອບສໍາລັບໂຄງການ.

ຕົວເລືອກຕົວນໍາທອງແດງ

ການກໍ່ສ້າງ conductor ສາມາດອີງໃສ່ຊັ້ນ 1 ຫຼື Class 5 ທອງແດງຕາມການຕັ້ງຄ່າສາຍທີ່ກໍານົດໄວ້. ຕາຕະລາງດ້ານວິຊາການສະຫນອງປະລິມານ conductor, ພາກສ່ວນຂ້າມແລະ 20 ℃ DC ຄ່າຕ້ານທານ, ອະນຸຍາດໃຫ້ຕົວກໍານົດການໄຟຟ້າທີ່ຈະກວດສອບກ່ອນທີ່ຈະຢືນຢັນສະເພາະ.

PVC insulation ແລະກາບ

PVC ສະຫນອງ insulation ປະຖົມປະມານ conductor ແລະປະກອບສ່ວນເຂົ້າໃນການປົກປ້ອງກົນຈັກໂດຍລວມຂອງສາຍ. ຄວາມຫນາຂອງ insulation ທີ່ໄດ້ລະບຸໄວ້ມີການປ່ຽນແປງກັບພາກສ່ວນຂ້າມ nominal, ສະນັ້ນຂໍ້ກໍາຫນົດສາຍຄວນໄດ້ຮັບການຄັດເລືອກພ້ອມກັບຂະຫນາດ conductor ທີ່ກໍານົດໄວ້ແລະເງື່ອນໄຂການຕິດຕັ້ງ.

ສາຍເຄເບີນເຫມາະກັບລະບົບການຄວບຄຸມປ້ອງກັນໄຟແນວໃດ

ສາຍຄວບຄຸມໄຟ PVC ທອງແດງແມ່ນມີຈຸດປະສົງສໍາລັບວົງຈອນທີ່ການຄວບຄຸມ, ປຸກ, ຕິດຕາມກວດກາຫຼືຫນ້າທີ່ຊ່ວຍອາດຈະຈໍາເປັນຕ້ອງມີຢູ່ໃນໄລຍະເຫດການໄຟໄຫມ້ໃນໄລຍະເວລາທີ່ກໍານົດໄວ້. ວົງຈອນທົ່ວໄປປະກອບມີຕູ້ຄວບຄຸມໄຟ, ອຸປະກອນລະບາຍຄວັນຢາສູບ, ປັ໊ມໄຟແລະລະບົບຄວບຄຸມໄຟຟ້າອື່ນໆ.

ຫນ້າທີ່ທົນທານຕໍ່ໄຟຄວນໄດ້ຮັບການພິຈາລະນາເປັນສ່ວນຫນຶ່ງຂອງການອອກແບບວົງຈອນທີ່ສົມບູນ. ເສັ້ນທາງສາຍເຄເບີ້ນ, ວິທີການສະຫນັບສະຫນູນ, ອຸປະກອນເຊື່ອມຕໍ່, ສະພາບແວດລ້ອມການຕິດຕັ້ງແລະການຈັດປະເພດຄວາມຕ້ານທານໄຟທີ່ຕ້ອງການທັງຫມົດສາມາດສົ່ງຜົນກະທົບຕໍ່ການປະຕິບັດລະບົບສຸດທ້າຍ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

1. ວິສະວະກຳປ້ອງກັນໄຟ: ຕູ້ຄວບຄຸມການເຊື່ອມຕໍ່ປ້ອງກັນອັກຄີໄພ, ລະບົບສັນຍານເຕືອນໄຟໄໝ້, ພັດລົມລະບາຍຄວັນໄຟ ແລະ ວົງຈອນຄວບຄຸມປ້ຳນ້ຳດັບເພີງ.

2. ໂຮງງານໄຟຟ້າ: ຕູ້ຄວບຄຸມໄຟຟ້າ, ສາຍຄວບຄຸມຂັ້ນສອງສຳລັບຊຸດເຄື່ອງກຳເນີດ ແລະ ການຄວບຄຸມ ຫຼືສາຍສັນຍານໃນຫ້ອງຈຳໜ່າຍກະແສໄຟຟ້າ.

3. ອຸດສາຫະກຳໂລຫະ: ເຄື່ອງຄວບຄຸມການເຮັດວຽກອັດຕະໂນມັດ ແລະວົງຈອນຄວບຄຸມສຳລັບອຸປະກອນສາຍການຜະລິດໃນໂຮງງານໂລຫະ.

4.  ການກໍ່ສ້າງອາຄານ: ຫ້ອງເຄື່ອງຈັກຊັ້ນໃຕ້ດິນ, ລະບົບເຄື່ອງປັບອາກາດກາງ ແລະ ລະບົບຄວບຄຸມການເຊື່ອມໂຍງກັນໄຟຂອງຟ.

5. ອຸດສາຫະກໍາທົ່ວໄປ: ອຸປະກອນບໍາບັດນໍ້າເສຍ, ສາຍການຜະລິດການອົບແຫ້ງ ແລະ ເຄື່ອງຈັກທີ່ຮອງຮັບວົງຈອນຄວບຄຸມທີ່ຕ້ອງໃຊ້ການກໍ່ສ້າງທີ່ທົນທານຕໍ່ໄຟ.

ການພິຈາລະນາການເລືອກປະຕິບັດ

1. Conductor Cross-Section

ພາກສ່ວນຂ້າມທີ່ຈໍາເປັນຄວນໄດ້ຮັບການກໍານົດຈາກການໂຫຼດໄຟຟ້າ, ການເຮັດວຽກຂອງວົງຈອນ, ຄວາມຕ້ານທານຂອງ conductor ທີ່ອະນຸຍາດແລະຄວາມຕ້ອງການການຕິດຕັ້ງທີ່ໃຊ້ໄດ້. ຂໍ້​ມູນ​ທີ່​ມີ​ຢູ່​ກວມ​ເອົາ​ພາກ​ສ່ວນ​ຕົວ​ແທນ​ຈາກ 0.5mm²​ເຖິງ 6mm²​.

2. ປະລິມານຫຼັກ

ປະລິມານຫຼັກຄວນສອດຄ່ອງກັບຈໍານວນຂອງການຄວບຄຸມ, ປຸກ, ການຕິດຕາມແລະວົງຈອນຊ່ວຍທີ່ຈະປະຕິບັດ. ຕາຕະລາງລາຍຊື່ການຕັ້ງຄ່າຫຼັກທີ່ແນະນໍາຜ່ານ 61 cores, ດ້ວຍປະລິມານຫຼັກທີ່ກໍາຫນົດເອງທີ່ມີຢູ່ຕາມຂໍ້ກໍານົດທີ່ສະຫນອງ.

3. ຄວາມຍືດຫຍຸ່ນແລະເສັ້ນທາງການຕິດຕັ້ງ

ບ່ອນທີ່ສາຍຕ້ອງຜ່ານຕູ້ຄວບຄຸມ, ຖາດຫຼືການເຊື່ອມຕໍ່ອຸປະກອນ, ການກໍ່ສ້າງ conductor ແລະເງື່ອນໄຂການໂຄ້ງທີ່ອະນຸຍາດຄວນໄດ້ຮັບການພິຈາລະນາຮ່ວມກັນ. ລັດສະໝີການງໍທີ່ຕ້ອງການຄວນໄດ້ຮັບການຢືນຢັນຈາກຂໍ້ກໍາຫນົດຂອງສາຍເຄເບີ້ນທີ່ໃຊ້ໄດ້ແທນທີ່ຈະສົມມຸດຈາກປະເພດ conductor ຢ່າງດຽວ.

4. ຄວາມຕ້ອງການຕ້ານໄຟໄຫມ້

ສາຍໄຟທີ່ທົນທານຕໍ່ຄວນຖືກເລືອກຕາມໄລຍະເວລາການທົດສອບທີ່ຕ້ອງການ, ເງື່ອນໄຂການສໍາຜັດໄຟແລະມາດຕະຖານລະບົບ. ສາຍເຄເບີ້ນບໍ່ຄວນຖືກລະບຸພຽງແຕ່ໂດຍຄໍາວ່າ "ທົນທານຕໍ່ໄຟ"; ການຈັດປະເພດການປະຕິບັດທີ່ຈໍາເປັນແລະເອກະສານການສອບເສັງສະຫນັບສະຫນູນຄວນໄດ້ຮັບການຢືນຢັນ.

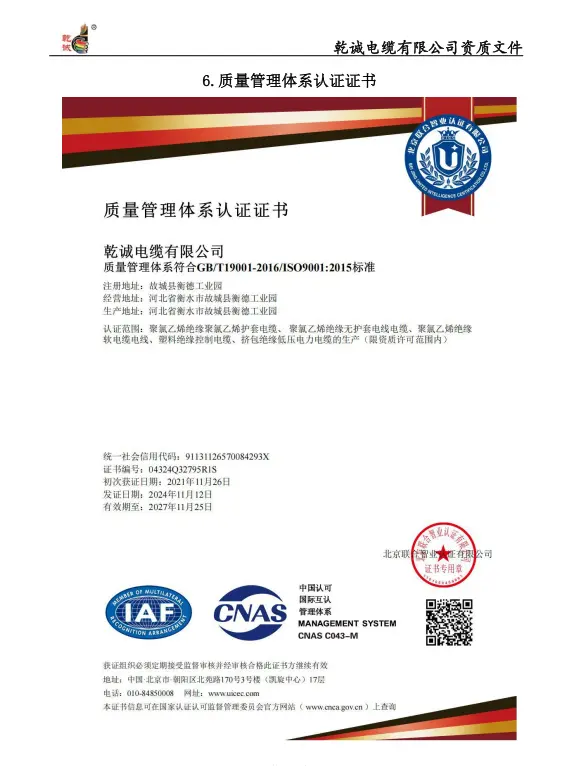

ຄຸນະພາບແລະການກວດສອບດ້ານວິຊາການ

ສໍາລັບການຈັດຊື້ໂຄງການ, ຈຸດຢັ້ງຢືນຕົ້ນຕໍປະກອບມີວັດສະດຸ conductor ແລະການກໍ່ສ້າງ, ພາກສ່ວນຂ້າມນາມ, ການຕໍ່ຕ້ານ conductor, ການຕັ້ງຄ່າ mica-tape, ຄວາມຫນາ insulation PVC ແລະຂະຫນາດສໍາເລັດຮູບສາຍ. ຄຸນລັກສະນະການວັດແທກເຫຼົ່ານີ້ສະຫນອງພື້ນຖານການປະຕິບັດສໍາລັບການປຽບທຽບສາຍທີ່ສະຫນອງກັບຂໍ້ກໍານົດດ້ານວິຊາການທີ່ໄດ້ຕົກລົງກັນ.

ສໍາລັບການສົ່ງອອກຫຼືຄໍາສັ່ງວິສະວະກໍາ, Qiancheng ສາມາດປະສານງານເອກະສານຜະລິດຕະພັນທີ່ກໍານົດໄວ້ຕາມຂໍ້ກໍານົດສາຍເຄເບີນແລະຄວາມຕ້ອງການຂອງໂຄງການ. ຖ້າຕ້ອງມີບົດລາຍງານການທົດສອບຄວາມທົນທານຕໍ່ໄຟ, ໃບຢັ້ງຢືນຫຼືເອກະສານການກວດກາ, ມັນຄວນຈະຖືກລະບຸກ່ອນທີ່ຈະຢືນຢັນຄໍາສັ່ງເພື່ອໃຫ້ເອກະສານທີ່ກ່ຽວຂ້ອງສາມາດກວດສອບການກໍານົດຄ່າສາຍໄຟຕົວຈິງ.

FAQ

ແຮງດັນໄຟຟ້າທີ່ມີການຈັດອັນດັບຂອງສາຍຄວບຄຸມໄຟ PVC ທອງແດງນີ້ແມ່ນຫຍັງ?

ແຮງດັນໄຟຟ້າທີ່ຖືກຈັດອັນດັບແມ່ນ 450/750V. ມັນມີຈຸດປະສົງສໍາລັບການຄວບຄຸມ, ຕິດຕາມກວດກາແລະວົງຈອນເສີມທີ່ກໍານົດໄວ້ການກໍ່ສ້າງທົນທານຕໍ່ໄຟ.

ວັດສະດຸໃດທີ່ສະຫນອງຫນ້າທີ່ທົນທານຕໍ່ໄຟ?

ເທບ Mica ຖືກໃຊ້ເປັນຊັ້ນທົນທານຕໍ່ໄຟອ້ອມຕົວນໍາ. ຫນ້າທີ່ຂອງມັນແມ່ນເພື່ອຊ່ວຍຮັກສາການສນວນໄຟຟ້າແລະການຕໍ່ເນື່ອງຂອງວົງຈອນພາຍໃຕ້ເງື່ອນໄຂການທົດສອບໄຟທີ່ກໍານົດໄວ້.

ຂະຫນາດໃດຂອງ conductor ແມ່ນກວມເອົາໂດຍຕາຕະລາງສະເພາະ?

ຕາຕະລາງກວມເອົາສ່ວນຂ້າມນາມຈາກ 0.5mm² ຫາ 6mm², ມີການຕັ້ງຄ່າຕົວນໍາທີ່ສອດຄ້ອງກັນ, ຄວາມຫນາຂອງ insulation PVC ແລະ 20 ℃ DC conductor ຕ້ານຄ່າ.

ສາມາດຕັ້ງຄ່າໄດ້ຫຼາຍປານໃດ cores?

ຈໍານວນຫຼັກທີ່ແນະນໍາທີ່ລະບຸໄວ້ແມ່ນ 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 ແລະ 61. ປະລິມານຫຼັກທີ່ກໍາຫນົດເອງສາມາດສົນທະນາໄດ້ຕາມການກໍານົດໂຄງການ.

ສາຍຄວບຄຸມໄຟ PVC ທອງແດງນີ້ສາມາດໃຊ້ຢູ່ໃສ?

ມັນສາມາດຖືກນໍາໃຊ້ໃນລະບົບການຄວບຄຸມໄຟ, ວົງຈອນຄວບຄຸມໂຮງງານໄຟຟ້າ, ອຸປະກອນໂລຫະ, ການກໍ່ສ້າງລະບົບກົນຈັກແລະໄຟຟ້າ, ອຸປະກອນການບໍາບັດນ້ໍາເສຍແລະການນໍາໃຊ້ການຄວບຄຸມອຸດສາຫະກໍາອື່ນໆທີ່ຕ້ອງການການກໍ່ສ້າງສາຍໄຟທົນທານຕໍ່.

ຂໍ້ມູນອັນໃດທີ່ຄວນໃຫ້ສໍາລັບໃບສະເໜີລາຄາໂຄງການ?

ສໍາລັບການຢືນຢັນສະເພາະ, ມັນເປັນປະໂຫຍດທີ່ຈະສະຫນອງຮູບແບບທີ່ກໍານົດໄວ້, conductor cross-section, ປະລິມານຫຼັກ, ຄວາມຍາວສາຍ, ສະພາບແວດລ້ອມການຕິດຕັ້ງ, ຄວາມຕ້ອງການຕ້ານໄຟແລະເອກະສານດ້ານວິຊາການທີ່ຈໍາເປັນຫຼືການບັນທຶກການກວດກາ.
