ຮູບແບບຜະລິດຕະພັນ: ZR-KVV ຄື Z (A, B, C, D)-KVV, ZR-KVVP ຄື Z (A, B, C, D)-KVVP, ZR-KVV22 ຄື Z (A, B, C, D)-KVV22, ແລະອື່ນໆ.

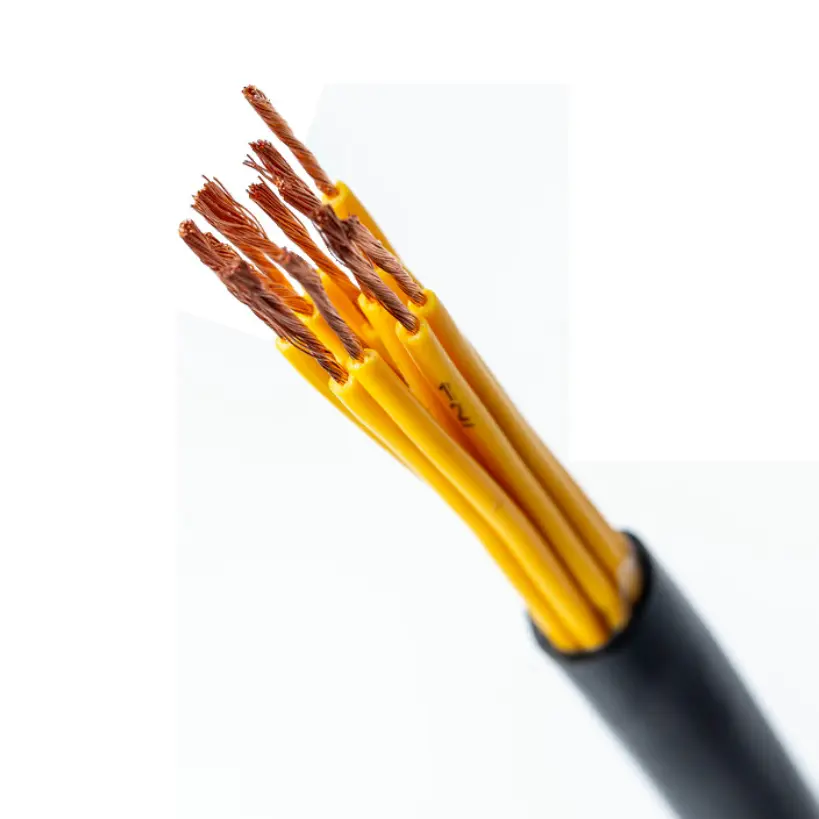

ສາຍຄວບຄຸມໄຟສາຍ PVC ທອງແດງແມ່ນສາຍຄວບຄຸມ 450/750V ໂດຍໃຊ້ຕົວນໍາທອງແດງທີ່ມີຄວາມບໍລິສຸດອົກຊີເຈນທີ່ບໍລິສຸດ, ເທບ mica ແລະ insulation PVC ທີ່ທົນທານຕໍ່ໄຟ. ປະເພດ 1 ແຂງ, ຊັ້ນ 2 stranded ແລະການກໍ່ສ້າງ conductor ປ່ຽນແປງໄດ້ Class 5 ສາມາດໃຊ້ໄດ້ສໍາລັບສະພາບສາຍໄຟທີ່ແຕກຕ່າງກັນ. ສາຍເຄເບີ້ນແມ່ນມີຈຸດປະສົງສໍາລັບການຄວບຄຸມ, ຕິດຕາມກວດກາແລະວົງຈອນຊ່ວຍໃນໂຮງງານອຸດສາຫະກໍາ, ອາຄານແລະລະບົບໄຟຟ້າແຮງດັນຕ່ໍາອື່ນໆທີ່ຕ້ອງການປະສິດທິພາບການທົນທານຕໍ່ໄຟແລະໄຟ.
ການກໍ່ສ້າງສາຍເຄເບີ້ນຍັງສາມາດປະກອບມີ braiding ສາຍທອງແດງທາງເລືອກຫຼື tape ປ້ອງກັນທອງແດງ, ມີປະລິມານຫຼັກຈາກ 2 ຫາ 61 cores. ດັ່ງນັ້ນການຄັດເລືອກສາມາດອີງໃສ່ປະເພດ conductor, ພາກສ່ວນຂ້າມ, ປະລິມານຫຼັກ, ຄວາມຕ້ອງການປ້ອງກັນ, ວິທີການຕິດຕັ້ງແລະຄວາມຕ້ອງການປະສິດທິພາບໄຟນໍາໃຊ້ຂອງໂຄງການ.
|
ໝວດໝູ່ພາລາມິເຕີ |
ລາຍການພາລາມິເຕີ |
ດັດຊະນີດ້ານວິຊາການ |
|
ການຕັ້ງຄ່າໂຄງສ້າງ |
ວັດສະດຸ Conductor |
ທອງແດງທີ່ບໍ່ມີອົກຊີເຈນທີ່ມີຄວາມບໍລິສຸດສູງ; conductor rigid ແຂງ / ຫຼາຍ strand ຄວາມຍືດຫຍຸ່ນ conductor ທາງເລືອກ |
|
|
Conductor Cross-section |
0.5mm² ຫາ 10mm² |
|
|
ຊັ້ນສນວນ |
ເທບ mica ທົນທານຕໍ່ໄຟ + insulation PVC |
|
|
ຊັ້ນປ້ອງກັນ (ທາງເລືອກ) |
ສາຍທອງແດງ braiding / tape copper wrapping, shielding coverage rate ≥80% |
|
|
ກາບນອກ |
ກາບ PVC ທີ່ທົນທານຕໍ່ໄຟ |
|
|
ຂໍ້ມູນຈໍາເພາະຂອງປະລິມານຫຼັກ |
2～61 cores, ທາງເລືອກ |
|
ປະສິດທິພາບໄຟຟ້າ |
ລະດັບແຮງດັນ |
450/750V |
|
|
Insulation Resistance ຢູ່ທີ່ 20 ℃ |
≥100MΩ·ກມ |
|
|
ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ |
3kV, ບໍ່ມີການທໍາລາຍສໍາລັບ 5 ນາທີ |
|
|
DC Conductor Resistance |
ປະຕິບັດຕາມມາດຕະຖານ GB/T 9330 |
|
ປະສິດທິພາບການທົນໄຟ ແລະທົນທານຕໍ່ໄຟ |
ການຈັດອັນດັບຄວາມທົນທານຕໍ່ໄຟ |
ການສໍາຜັດກັບໄຟຢູ່ທີ່ບໍ່ຫນ້ອຍກ່ວາ 830 ℃ສໍາລັບ 90 ນາທີ |
|
|
ການຈັດອັນດັບຄວາມທົນທານຕໍ່ໄຟ |
ຕອບສະໜອງໄດ້ຂໍ້ກຳນົດ ZA, ZB, ZC ທີ່ລະບຸໄວ້ໃນ GB/T 19666. |
ສາຍແມ່ນສາມາດໃຊ້ໄດ້ກັບຕົວນໍາທອງແດງແຂງ, stranded ຫຼືມີຄວາມຍືດຫຍຸ່ນ. ການກໍ່ສ້າງແຂງແລະ stranded ສາມາດຖືກນໍາໃຊ້ໃນບ່ອນທີ່ເສັ້ນທາງສາຍເຄເບີ້ນຂ້ອນຂ້າງຄົງທີ່, ໃນຂະນະທີ່ conductors ຍືດຫຍຸ່ນແມ່ນສະດວກກວ່າສໍາລັບການສາຍຕູ້, ການເຊື່ອມຕໍ່ອຸປະກອນແລະການຕິດຕັ້ງຮຽກຮ້ອງໃຫ້ມີການຈັດການສາຍງ່າຍຂຶ້ນ. ການກໍ່ສ້າງ conductor ທີ່ເຫມາະສົມຄວນໄດ້ຮັບການຄັດເລືອກຕາມວິທີການຕິດຕັ້ງແລະຄວາມຕ້ອງການກົນຈັກ.
ເທບ Mica ສ້າງເປັນຊັ້ນທົນທານຕໍ່ໄຟອ້ອມຕົວນໍາ, ໃນຂະນະທີ່ PVC ສະຫນອງການສນວນໄຟຟ້າຕົ້ນຕໍ. ກາບນອກຍັງເຮັດຈາກ PVC ທີ່ທົນທານຕໍ່ໄຟ. ການປະສົມປະສານນີ້ເຮັດໃຫ້ສາຍເຄເບີ້ນທັງເປັນການກໍ່ສ້າງທີ່ທົນທານຕໍ່ໄຟທີ່ກໍານົດໄວ້ ແລະລັກສະນະການທົນທານຕໍ່ໄຟສໍາລັບການຕັ້ງຄ່າສາຍທີ່ໃຊ້ໄດ້.
ສໍາລັບວົງຈອນບ່ອນທີ່ການແຊກແຊງທາງແມ່ເຫຼັກໄຟຟ້າຈໍາເປັນຕ້ອງໄດ້ພິຈາລະນາ, ການ braiding ສາຍທອງແດງຫຼື tape wrapping ທອງແດງສາມາດໄດ້ຮັບການກໍານົດເປັນຊັ້ນປ້ອງກັນ. ອັດຕາການຄຸ້ມຄອງປ້ອງກັນທີ່ລະບຸໄວ້ແມ່ນ ≥80%. ການກໍ່ສ້າງ shielded ຄວນເລືອກຕາມປະເພດສັນຍານ, ອຸປະກອນໄຟຟ້າອ້ອມຂ້າງແລະສະພາບແວດລ້ອມການຕິດຕັ້ງ.
ສາຍຄວບຄຸມໄຟສາຍ PVC ທອງແດງສາມາດຕັ້ງຄ່າໄດ້ສໍາລັບເງື່ອນໄຂການຄວບຄຸມສາຍໄຟແບບຄົງທີ່ແລະມີຄວາມຍືດຫຍຸ່ນຫຼາຍ. ນີ້ຫຼຸດຜ່ອນຄວາມຕ້ອງການທີ່ຈະເລືອກເອົາການກໍ່ສ້າງ conductor ທີ່ແຕກຕ່າງກັນຫມົດໃນເວລາທີ່ໂຄງການປະກອບດ້ວຍຕູ້ຄວບຄຸມ, ການເຊື່ອມຕໍ່ອຸປະກອນແລະເສັ້ນທາງສາຍຄົງທີ່ພາຍໃນລະບົບໄຟຟ້າດຽວກັນ.
ສໍາລັບວົງຈອນທີ່ບັນທຸກສັນຍານການຄວບຄຸມແລະຕິດຕາມກວດກາ, ຄວາມຕ້ານທານຂອງ conductor ເປັນຂໍ້ກໍານົດທີ່ສໍາຄັນແທນທີ່ຈະເປັນພຽງແຕ່ຄໍາອະທິບາຍວັດສະດຸ. ຕາຕະລາງດ້ານວິຊາການສະຫນອງຄວາມຕ້ານທານຂອງ insulation, withstand-voltage ແລະ conductor-resistance ຂໍ້ກໍານົດທີ່ສາມາດນໍາໃຊ້ສໍາລັບການຢືນຢັນດ້ານວິຊາການກ່ອນທີ່ຈະສັ່ງ.
ບ່ອນທີ່ການປ້ອງກັນໄຟເປັນສ່ວນຫນຶ່ງຂອງການອອກແບບໄຟຟ້າ, ຄຸນລັກສະນະຕ້ານໄຟແລະທົນທານຕໍ່ໄຟຂອງສາຍຄວນຖືກປະເມີນພ້ອມກັບການກໍານົດເສັ້ນທາງສາຍ, ວິທີການສະຫນັບສະຫນູນແລະຄວາມຕ້ອງການຂອງລະບົບປ້ອງກັນໄຟທີ່ສົມບູນ. ການປະຕິບັດສາຍເຄເບີ້ນບໍ່ຄວນພິຈາລະນາເປັນເອກະລາດຈາກວິທີການຕິດຕັ້ງ.
1. ລະບົບປ້ອງກັນໄຟ: ຕູ້ຄວບຄຸມໄຟ, ວົງຈອນສັນຍານເຕືອນໄພ, ອຸປະກອນລະບາຍຄວັນໄຟ ແລະລະບົບຄວບຄຸມປໍ້ານໍ້າໄຟ.
2. ສິ່ງອໍານວຍຄວາມສະດວກດ້ານພະລັງງານ: ຕູ້ຄວບຄຸມໄຟຟ້າ, ວົງຈອນເສີມທີ່ຕັ້ງເຄື່ອງກໍາເນີດໄຟຟ້າ ແລະການຄວບຄຸມ ຫຼືສາຍສັນຍານຢູ່ໃນຫ້ອງຈໍາໜ່າຍໄຟຟ້າ.
3. ລະບົບອັດຕະໂນມັດອຸດສາຫະກຳ: ລະບົບຄວບຄຸມສາຍການຜະລິດ, ເຄື່ອງຈັກ ແລະ ອຸປະກອນຂະບວນການທີ່ຕ້ອງໃຊ້ການກໍ່ສ້າງສາຍໄຟທີ່ທົນທານຕໍ່ໄຟ.
4. ລະບົບໄຟຟ້າໃນອາຄານ: ລະບົບຄວບຄຸມລິຟ, ອຸປະກອນເຄື່ອງປັບອາກາດກາງ, ຫ້ອງເຄື່ອງໃນຊັ້ນໃຕ້ດິນ ແລະ ການນຳໃຊ້ລະບົບອັດຕະໂນມັດໃນອາຄານອື່ນໆ.
5. ອຸປະກອນອຸດສາຫະກຳທົ່ວໄປ: ອຸປະກອນບຳບັດນ້ຳເສຍ, ສາຍອົບແຫ້ງ, ເຄື່ອງມືເຄື່ອງຈັກ ແລະ ວົງຈອນຄວບຄຸມອື່ນໆ.
ສໍາລັບການຈັດຊື້ດ້ານວິຊາການ, ຈຸດຢັ້ງຢືນຕົ້ນຕໍປະກອບມີການກໍ່ສ້າງ conductor, conductor cross-section, ຄວາມຫນາຂອງ insulation PVC, ການຕໍ່ຕ້ານ insulation, ທົນທານຕໍ່ແຮງດັນ, ຄວາມຕ້ານທານ conductor, ການຕັ້ງຄ່າ shielding ແລະຄວາມຕ້ອງການປະສິດທິພາບໄຟທີ່ກໍານົດໄວ້. ຕົວກໍານົດການເຫຼົ່ານີ້ສະຫນອງພື້ນຖານການປະຕິບັດຫຼາຍສໍາລັບການຍອມຮັບຜະລິດຕະພັນຫຼາຍກ່ວາຄໍາອະທິບາຍທົ່ວໄປກ່ຽວກັບຄຸນນະພາບສາຍ.
Qiancheng ສາມາດສະຫນອງຂໍ້ກໍານົດຜະລິດຕະພັນແລະເອກະສານວິຊາການໂດຍອີງຕາມການຕັ້ງຄ່າສາຍທີ່ສັ່ງ. ສໍາລັບໂຄງການວິສະວະກໍາແລະການສົ່ງອອກ, ຄວາມຕ້ອງການສໍາລັບບົດລາຍງານການທົດສອບ, ໃບຢັ້ງຢືນ, ບັນທຶກການກວດສອບ, ການຫຸ້ມຫໍ່ແລະຄວາມຍາວຂອງສາຍຄວນຖືກຢືນຢັນກ່ອນການຜະລິດ.
ພາກກາງຂອງ conductor ທີ່ມີຢູ່ແມ່ນ 0.5mm² ຫາ 10mm². ການເລືອກຄວນຈະອີງໃສ່ການທໍາງານຂອງວົງຈອນ, ການໂຫຼດໄຟຟ້າ, ຄວາມຕ້ານທານຂອງ conductor ອະນຸຍາດແລະຄວາມຕ້ອງການການຕິດຕັ້ງນໍາໃຊ້.
ການຕັ້ງຄ່າມາດຕະຖານກວມເອົາ 2 ຫາ 61 cores. ປະລິມານຫຼັກຄວນຖືກກໍານົດຈາກຈໍານວນຂອງການຄວບຄຸມ, ການຕິດຕາມແລະວົງຈອນຊ່ວຍທີ່ຕ້ອງການໂດຍອຸປະກອນຫຼືໂຄງການ.
ບ່ອນທີ່ສັນຍານລົບກວນເປັນຄວາມກັງວົນ, ການ braiding ສາຍທອງແດງຫຼື tape ທອງແດງສາມາດພິຈາລະນາ. ວິທີການປ້ອງກັນທີ່ກໍານົດໄວ້ຄວນໄດ້ຮັບການຢືນຢັນໂດຍອີງຕາມສະພາບແວດລ້ອມໄຟຟ້າແລະຄວາມຕ້ອງການຂອງລະບົບການຄວບຄຸມ.
ຕາຕະລາງດ້ານວິຊາການກໍານົດເງື່ອນໄຂການຖືກໄຟໄຫມ້ບໍ່ຫນ້ອຍກວ່າ 830 ℃ສໍາລັບ 90 ນາທີແລະຄວາມຕ້ອງການຕ້ານໄຟພາຍໃຕ້ GB / T 19666. ເງື່ອນໄຂການທົດສອບແລະເອກະສານທີ່ຈໍາເປັນຄວນໄດ້ຮັບການຢືນຢັນຕໍ່ກັບຂໍ້ກໍານົດໂຄງການຕົວຈິງກ່ອນທີ່ຈະຈັດວາງຄໍາສັ່ງ.
ຂໍ້ມູນດ້ານວິຊາການອ້າງອີງ GB/T 9330 ສໍາລັບຄວາມຕ້ານທານຂອງຕົວນໍາ DC ແລະ GB/T 19666 ສໍາລັບຂໍ້ກໍານົດການຕ້ານໄຟທີ່ລະບຸໄວ້. ການຢັ້ງຢືນເພີ່ມເຕີມຫຼືເອກະສານການທົດສອບທີ່ຕ້ອງການສໍາລັບໂຄງການສົ່ງອອກຄວນໄດ້ຮັບການຢືນຢັນຕາມການຕັ້ງຄ່າສາຍທີ່ສັ່ງ.
ສາຍສາມາດຖືກຕັ້ງຄ່າດ້ວຍຕົວນໍາທີ່ແຂງແກ່ນຫຼືຕົວນໍາທີ່ມີຄວາມຍືດຫຍຸ່ນຫຼາຍສາຍ. ການກໍ່ສ້າງທີ່ເຫມາະສົມແມ່ນຂຶ້ນກັບວ່າການຕິດຕັ້ງໄດ້ຖືກສ້ອມແຊມ, ຜ່ານຕູ້ຄວບຄຸມຫຼືຕ້ອງການຄວາມຍືດຫຍຸ່ນຫຼາຍກວ່າເກົ່າໃນລະຫວ່າງການຕິດຕັ້ງ.
ພາກກາງຂອງ conductor ທີ່ລະບຸໄວ້ຢູ່ລະຫວ່າງ 0.5mm² ຫາ 10mm², ມີປະລິມານຫຼັກຈາກ 2 ຫາ 61 cores. ການປະສົມປະສານສຸດທ້າຍຄວນໄດ້ຮັບການຢືນຢັນໂດຍອີງຕາມການອອກແບບວົງຈອນແລະການຕັ້ງຄ່າສາຍ.
ແມ່ນແລ້ວ. ເຊືອກຜູກສາຍທອງແດງ ຫຼືການຫໍ່ເທບທອງແດງສາມາດຖືກລະບຸເປັນຊັ້ນປ້ອງກັນທາງເລືອກໄດ້, ໂດຍມີອັດຕາການຄຸ້ມຄອງປ້ອງກັນທີ່ລະບຸໄວ້ ≥80%.
ມັນຖືກນໍາໃຊ້ສໍາລັບການຄວບຄຸມ, ຕິດຕາມກວດກາແລະວົງຈອນຊ່ວຍໃນລະບົບປ້ອງກັນໄຟ, ສະຖານທີ່ພະລັງງານ, ອຸປະກອນອັດຕະໂນມັດອຸດສາຫະກໍາ, ລະບົບໄຟຟ້າໃນອາຄານແລະການນໍາໃຊ້ອຸດສາຫະກໍາອື່ນໆທີ່ກໍານົດໄວ້ເປັນລັກສະນະຕ້ານໄຟໄຫມ້ແລະທົນທານຕໍ່ໄຟ.
ສະຫນອງຮູບແບບທີ່ຕ້ອງການ, ປະເພດ conductor, ພາກສ່ວນຂ້າມ, ປະລິມານຫຼັກ, ຄວາມຕ້ອງການປ້ອງກັນ, ຄວາມຍາວຂອງສາຍ, ສະພາບແວດລ້ອມການຕິດຕັ້ງແລະຄວາມຕ້ອງການປະສິດທິພາບໄຟ. ບົດລາຍງານການກວດກາທີ່ຕ້ອງການ, ໃບຢັ້ງຢືນຫຼືເອກະສານສົ່ງອອກຄວນຈະຖືກລະບຸໄວ້ລ່ວງຫນ້າ.
