ທອງແດງ PVC ທົນທານຕໍ່ໄຟສາຍຄວບຄຸມຄວາມຍືດຫຍຸ່ນ

ຮູບແບບຜະລິດຕະພັນ: N(NH)-KVVR, N(NH)-KVVRP, ແລະອື່ນໆ.

ທອງແດງ PVC ສາຍຄວບຄຸມຄວາມຍືດຫຍຸ່ນໄຟທົນທານຕໍ່ໄດ້ຖືກອອກແບບສໍາລັບວົງຈອນການຄວບຄຸມແລະສັນຍານບ່ອນທີ່ການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນແລະຄວາມທົນທານຕໍ່ໄຟຈໍາເປັນຕ້ອງພິຈາລະນາຮ່ວມກັນ. ມັນໃຊ້ຕົວນໍາທອງແດງທີ່ມີຄວາມຍືດຫຍຸ່ນ 5 ຊັ້ນ, ຊັ້ນທົນທານຕໍ່ໄຟໄຫມ້ mica-tape, ແລະ insulation PVC extruded ແລະກາບ. ການກໍ່ສ້າງນີ້ແມ່ນມີຈຸດປະສົງເພື່ອຊ່ວຍຮັກສາຄວາມສົມບູນຂອງວົງຈອນສໍາລັບໄລຍະເວລາທີ່ກໍານົດໄວ້ພາຍໃຕ້ສະພາບໄຟ, ຂຶ້ນກັບການຕັ້ງຄ່າສາຍເຄເບີ້ນທີ່ໃຊ້ໄດ້ແລະຄວາມຕ້ອງການການທົດສອບ.

ໂຄງສ້າງຕົວນໍາທີ່ມີຄວາມຍືດຫຍຸ່ນເຮັດໃຫ້ສາຍເຄເບີ້ນທີ່ເຫມາະສົມກັບຕູ້ຄວບຄຸມ, ລະບົບປ້ອງກັນໄຟ, ອຸປະກອນກົນຈັກແລະໄຟຟ້າ, ແລະວົງຈອນຄວບຄຸມອັດຕະໂນມັດອຸດສາຫະກໍາບ່ອນທີ່ມີການບິດເບືອນຫຼືຊ່ອງສາຍໄຟຊ້ໍາຊ້ອນສາມາດເຮັດໃຫ້ການຕິດຕັ້ງມີຄວາມຕ້ອງການຫຼາຍຂຶ້ນ. ການຄັດເລືອກສາຍຄວນອີງໃສ່ conductor cross-section, ປະລິມານຫຼັກ, ວິທີການຕິດຕັ້ງ, ຄວາມຕ້ອງການປະສິດທິພາບໄຟແລະລັກສະນະໄຟຟ້າຂອງອຸປະກອນເຊື່ອມຕໍ່.

ຂະຫນາດຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນແລະຕາຕະລາງພາລາມິເຕີດ້ານວິຊາການ

ການກໍ່ສ້າງແລະການປະຕິບັດ

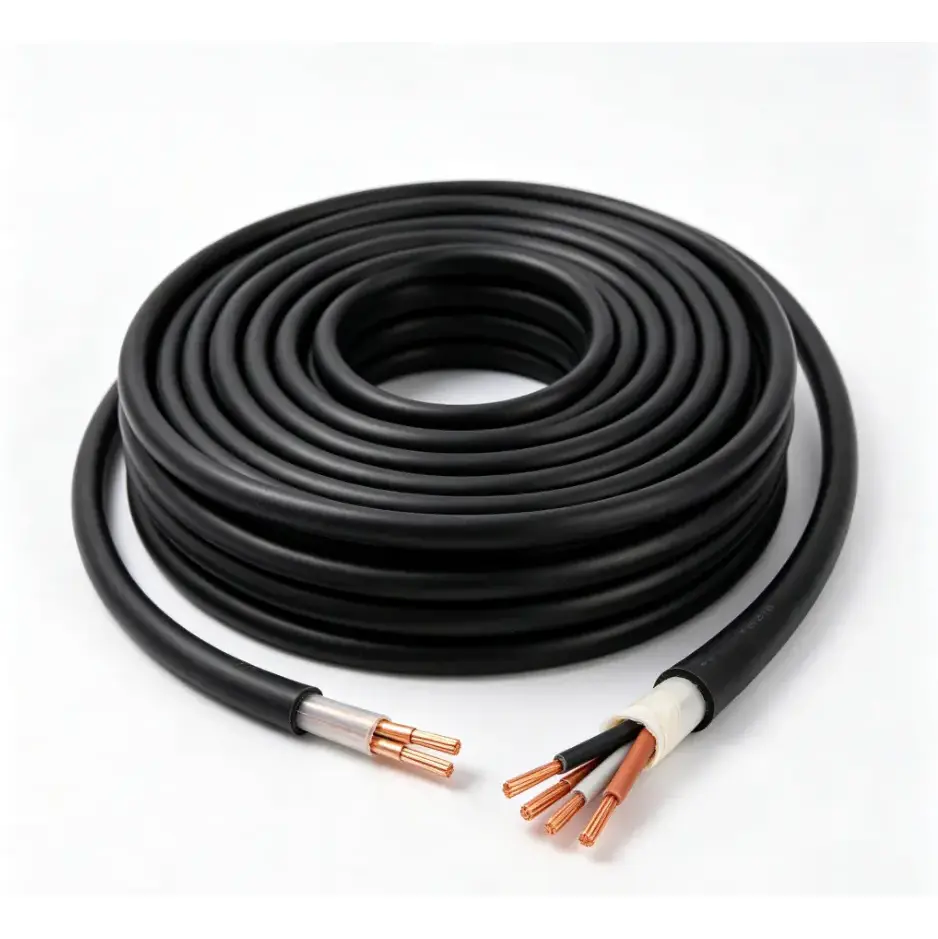

ການກໍ່ສ້າງສາຍເຄເບີ້ນປະສົມປະສານຕົວນໍາທອງແດງທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ມີຊັ້ນທົນທານຕໍ່ໄຟໄຫມ້ mica-tape ແລະ insulation PVC ແລະກາບ. ແຕ່ລະພາກສ່ວນມີຫນ້າທີ່ສະເພາະໃນໂຄງສ້າງສາຍໄຟໂດຍລວມ, ດັ່ງນັ້ນຂໍ້ກໍານົດທີ່ຈໍາເປັນຄວນໄດ້ຮັບການຄັດເລືອກຕາມວົງຈອນຄວບຄຸມ, ສະພາບແວດລ້ອມການຕິດຕັ້ງແລະຄວາມຕ້ອງການປະສິດທິພາບໄຟ.

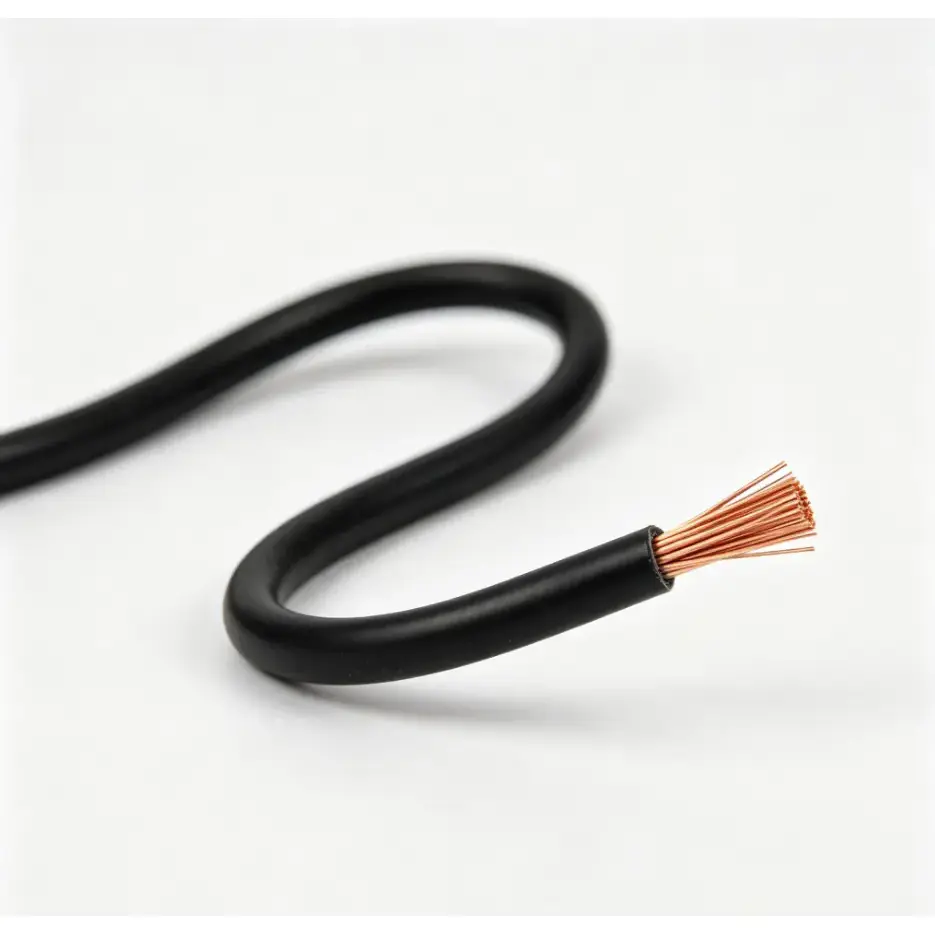

Flexible Class 5 Conductor ທອງແດງ

ການກໍ່ສ້າງຕົວນໍາຫຼາຍສາຍໃຫ້ຄວາມຍືດຫຍຸ່ນຫຼາຍກວ່າຕົວນໍາແຂງຂອງພາກສ່ວນຂ້າມນາມດຽວກັນ. ນີ້ແມ່ນເປັນປະໂຫຍດສໍາລັບການສາຍຕູ້, ການເຊື່ອມຕໍ່ອຸປະກອນແລະການຕິດຕັ້ງບ່ອນທີ່ສາຍຈໍາເປັນຕ້ອງຜ່ານພື້ນທີ່ຈໍາກັດຫຼືປະມານອົງປະກອບອຸປະກອນ.

Mica-Tape ຊັ້ນທີ່ທົນທານຕໍ່ໄຟ

ເທບ Mica ຖືກລວມເຂົ້າເປັນຊັ້ນທົນທານຕໍ່ໄຟອ້ອມຕົວນໍາ. ໃນການກໍ່ສ້າງສາຍເຄເບີ້ນທີ່ທົນທານຕໍ່ໄຟ, ຊັ້ນນີ້ມີຈຸດປະສົງເພື່ອຊ່ວຍປົກປ້ອງເສັ້ນທາງ conductive ໃນເວລາທີ່ສາຍໄດ້ຖືກສໍາຜັດກັບອຸນຫະພູມສູງຫຼື flame ສໍາລັບໄລຍະເວລາທີ່ກໍານົດໂດຍເງື່ອນໄຂການທົດສອບທີ່ກ່ຽວຂ້ອງ.

PVC insulation ແລະກາບ

insulation PVC extruded ສະຫນອງການແຍກໄຟຟ້າລະຫວ່າງ conductor ແລະອົງປະກອບສາຍອ້ອມຂ້າງ, ໃນຂະນະທີ່ກາບນອກສະຫນອງການເພີ່ມເຕີມກົນຈັກແລະສິ່ງແວດລ້ອມ. ຄວາມຫນາຂອງ insulation ແຕກຕ່າງກັນກັບພາກສ່ວນຂ້າມ nominal, ດັ່ງທີ່ສະແດງຢູ່ໃນຕາຕະລາງສະເພາະຂ້າງເທິງ.

ບ່ອນທີ່ມັນຖືກນໍາໃຊ້

ສາຍໄຟຄວບຄຸມແບບຍືດຫຍຸ່ນ PVC ທອງແດງແມ່ນມີຈຸດປະສົງສໍາລັບການຄວບຄຸມແລະສາຍສັນຍານບ່ອນທີ່ຄວາມຕໍ່ເນື່ອງຂອງວົງຈອນພາຍໃຕ້ເງື່ອນໄຂໄຟທີ່ຖືກກໍານົດເປັນການພິຈາລະນາການອອກແບບທີ່ສໍາຄັນ. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີຕູ້ຄວບຄຸມໄຟ, ການກໍ່ສ້າງລະບົບປ້ອງກັນໄຟ, ອຸປະກອນກົນຈັກແລະໄຟຟ້າ, ລະບົບການຄວບຄຸມທີ່ກ່ຽວຂ້ອງກັບພະລັງງານ, ແລະການຕິດຕັ້ງອັດຕະໂນມັດອຸດສາຫະກໍາ.

ຢູ່ໃນຕູ້ຄວບຄຸມທີ່ຈໍາກັດຫຼື enclosures ອຸປະກອນ, ການກໍ່ສ້າງ conductor ປ່ຽນແປງໄດ້ສາມາດເຮັດໃຫ້ເສັ້ນທາງລຽບງ່າຍເມື່ອທຽບກັບການກໍ່ສ້າງສາຍເຄເບີນທີ່ມີຄວາມຍືດຫຍຸ່ນຫນ້ອຍ. ສໍາລັບການຕິດຕັ້ງອຸດສາຫະກໍາ, ການຄັດເລືອກສຸດທ້າຍຍັງຄວນພິຈາລະນາອຸນຫະພູມອາກາດລ້ອມຮອບ, ຖາດສາຍຫຼືທໍ່ທໍ່, ຄວາມຕ້ອງການໂຄ້ງ, ຄວາມຊຸ່ມຊື່ນ, ນ້ໍາມັນຫຼືການສໍາຜັດກັບສິ່ງແວດລ້ອມອື່ນໆ, ແລະການໂຫຼດໄຟຟ້າຂອງວົງຈອນຄວບຄຸມທີ່ເຊື່ອມຕໍ່.

ຄຸນະພາບແລະການກວດສອບຂໍ້ມູນສະເພາະ

ສໍາລັບສາຍເຄເບີ້ນປະເພດນີ້, ການປະເມີນຄຸນນະພາບຄວນຈະອີງໃສ່ການກໍ່ສ້າງທີ່ສາມາດວັດແທກໄດ້ແລະຕົວກໍານົດການໄຟຟ້າແທນທີ່ຈະເປັນຮູບລັກສະນະດຽວ. ພາກກາງຂອງຕົວນໍາ, ຄວາມຕ້ານທານຂອງ conductor, ຄວາມຫນາຂອງ insulation, ຊັ້ນທົນທານຕໍ່ໄຟ, ປະລິມານຫຼັກແລະຄວາມຕ້ອງການປະສິດທິພາບໄຟນໍາໃຊ້ຄວນໄດ້ຮັບການກວດກາຕໍ່ກັບຂໍ້ກໍານົດທີ່ໄດ້ຕົກລົງກັນ.

ກ່ອນທີ່ຈະຜະລິດຫຼືການຂົນສົ່ງ, ເອກະສານໂຄງການສາມາດຖືກຈັບຄູ່ກັບຕົວແບບທີ່ຕ້ອງການ, ພາກກາງ, ປະລິມານຫຼັກ, ປະເພດ conductor ແລະຄວາມຕ້ອງການການທົດສອບ. ສໍາລັບຄໍາຮ້ອງສະຫມັກດ້ານວິສະວະກໍາ, ລູກຄ້າຍັງສາມາດຢືນຢັນວ່າບັນທຶກການກວດສອບເພີ່ມເຕີມ, ຂໍ້ມູນດ້ານວິຊາການຫຼືຕົວຢ່າງແມ່ນຕ້ອງການກ່ອນການຜະລິດຈໍານວນຫລາຍ.

ສິ່ງທີ່ຄວນຢືນຢັນກ່ອນທີ່ຈະສັ່ງ?

ຂໍ້ກໍານົດທີ່ເຫມາະສົມແມ່ນຂຶ້ນກັບລະບົບການຄວບຄຸມແລະເງື່ອນໄຂການຕິດຕັ້ງ. ກ່ອນທີ່ຈະວາງຄໍາສັ່ງ, ມັນເປັນປະໂຫຍດທີ່ຈະຢືນຢັນຈຸດດັ່ງຕໍ່ໄປນີ້:

1. Conductor cross-section ຕາມຄວາມຕ້ອງການຂອງວົງຈອນແລະການຄິດໄລ່ໄຟຟ້າທີ່ໃຊ້ໄດ້.

2. ປະລິມານຫຼັກທີ່ຕ້ອງການແລະບໍ່ວ່າຈະເປັນມາດຕະຖານຫຼືການຕັ້ງຄ່າຫຼັກທີ່ກໍາຫນົດເອງແມ່ນຈໍາເປັນ.

3. ຂໍ້ກໍານົດການປະຕິບັດການທົນທານຕໍ່ໄຟແລະໂຄງການທີ່ນໍາໃຊ້ຫຼືມາດຕະຖານການທົດສອບ.

4. ວິທີການຕິດຕັ້ງ, ລວມທັງສາຍຕູ້ຄວບຄຸມ, ການຕິດຕັ້ງທໍ່, ການຕິດຕັ້ງຖາດສາຍຫຼືການເຊື່ອມຕໍ່ອຸປະກອນ.

5. ຄວາມຍາວຂອງສາຍເຄເບີ້ນທີ່ຕ້ອງການ, ການຫຸ້ມຫໍ່, ເອກະສານແລະຂໍ້ກໍານົດການກວດກາສໍາລັບໂຄງການ.

FAQ

1. ສາຍໄຟຄວບຄຸມແບບຍືດຫຍຸ່ນ PVC ທອງແດງສາມາດຮັກສາຄວາມຕໍ່ເນື່ອງຂອງວົງຈອນໃນລະຫວ່າງການໄຟໄຫມ້?

ສາຍເຄເບີ້ນຖືກອອກແບບດ້ວຍຊັ້ນທົນທານຕໍ່ໄຟ mica-tape ເພື່ອຊ່ວຍຮັກສາເສັ້ນທາງ conductive ສໍາລັບໄລຍະເວລາທີ່ກໍານົດໄວ້ພາຍໃຕ້ເງື່ອນໄຂການທົດສອບໄຟທີ່ໃຊ້ໄດ້. ການປະຕິບັດການຕໍ່ຕ້ານໄຟທີ່ແທ້ຈິງແມ່ນຂຶ້ນກັບການກໍ່ສ້າງສາຍ, ວິທີການຕິດຕັ້ງແລະການທົດສອບຂອງຜະລິດຕະພັນທີ່ກໍານົດໄວ້.

2. ວັດສະດຸ conductor ໃດທີ່ໃຊ້ໃນສາຍນີ້?

ມັນໃຊ້ຕົວນໍາທອງແດງທີ່ມີຄວາມຍືດຫຍຸ່ນ. ການຕັ້ງຄ່າຕົວນໍາແລະເສັ້ນຜ່າສູນກາງສາຍດຽວສູງສຸດແຕກຕ່າງກັນໄປຕາມພາກສ່ວນຂ້າມນາມ, ໂດຍມີຄ່າທີ່ກ່ຽວຂ້ອງສະຫນອງໃຫ້ຢູ່ໃນຕາຕະລາງດ້ານວິຊາການ.

3. ພາກກາງແລະປະລິມານຫຼັກແມ່ນຫຍັງ?

ພາກກາງທີ່ລະບຸໄວ້ແມ່ນ 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm² ແລະ 6mm². ປະລິມານຫຼັກທີ່ແນະນໍາປະກອບມີ 2 ຫາ 61 ແກນໃນການຕັ້ງຄ່າທີ່ສະແດງຢູ່ໃນຕາຕະລາງ, ແລະປະລິມານຫຼັກທີ່ກໍາຫນົດເອງສາມາດສົນທະນາໄດ້ຕາມຄວາມຕ້ອງການຂອງໂຄງການ.

4. ສາຍສາມາດປັບແຕ່ງສໍາລັບໂຄງການ?

ແມ່ນແລ້ວ. ປະລິມານຫຼັກແລະຄວາມຍາວຂອງສາຍສາມາດຖືກປັບແຕ່ງຕາມເງື່ອນໄຂຂອງໂຄງການ. ກ່ອນທີ່ຈະຜະລິດ, ພາກສ່ວນຂ້າມ conductor ທີ່ກໍານົດໄວ້, ການຕັ້ງຄ່າຫຼັກ, ການກໍ່ສ້າງທົນທານຕໍ່ໄຟ, ເງື່ອນໄຂການຕິດຕັ້ງແລະຂໍ້ກໍານົດເອກະສານຄວນໄດ້ຮັບການຢືນຢັນ.

5. ສາຍເຄເບີ້ນປະເພດນີ້ມັກໃຊ້ຢູ່ໃສ?

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີຕູ້ຄວບຄຸມໄຟ, ການກໍ່ສ້າງລະບົບປ້ອງກັນໄຟໄຫມ້, ອຸປະກອນກົນຈັກແລະໄຟຟ້າ, ວົງຈອນຄວບຄຸມອຸດສາຫະກໍາແລະການຕິດຕັ້ງອື່ນໆທີ່ຕ້ອງໃຊ້ສາຍໄຟທີ່ມີຄວາມຍືດຫຍຸ່ນແລະການກໍ່ສ້າງສາຍໄຟທົນທານຕໍ່.

6. ຂໍ້ມູນດ້ານວິຊາການອັນໃດທີ່ຄວນໃຫ້ສໍາລັບວົງຢືມ?

ສໍາລັບການກວດສອບວົງຢືມທີ່ຖືກຕ້ອງແລະຂໍ້ກໍາຫນົດ, ກະລຸນາໃຫ້ຕົວແບບທີ່ຕ້ອງການ, ພາກສ່ວນຕັດ conductor, ປະລິມານຫຼັກ, ຄວາມຍາວຂອງສາຍ, ສະພາບແວດລ້ອມການຕິດຕັ້ງແລະຄວາມຕ້ອງການປະສິດທິພາບໄຟ. ຖ້າມີ, ການແຕ້ມໂຄງການຫຼືສະເພາະດ້ານວິຊາການຍັງສາມາດຖືກນໍາໃຊ້ເພື່ອຢືນຢັນການກໍ່ສ້າງສາຍໄຟກ່ອນການຜະລິດ.
