ທອງແດງ PVC ສາຍຄວບຄຸມແບບຍືດຫຍຸ່ນ

ຮູບແບບຜະລິດຕະພັນພື້ນຖານ: KVVR

ສາຍຄວບຄຸມຄວາມຍືດຫຍຸ່ນ PVC ທອງແດງແມ່ນສາຍຄວບຄຸມ 450/750V ທີ່ສ້າງຂຶ້ນອ້ອມຮອບຕົວນໍາທອງແດງທີ່ຕິດຢູ່ແລະ insulation ແລະກາບ PVC. ການກໍ່ສ້າງຕົວນໍາທີ່ມີຄວາມຍືດຫຍຸ່ນຊ່ວຍໃຫ້ສາຍສາມາດປະຕິບັດຕາມເສັ້ນທາງທີ່ເຄັ່ງຄັດກວ່າຕົວນໍາທີ່ແຂງຫຼືແຂງ, ເຊິ່ງເປັນປະໂຫຍດໃນເວລາທີ່ສາຍໄຟຄວບຄຸມຕ້ອງຜ່ານຕູ້, ຖາດ, ທໍ່ຫຼືອຸປະກອນເຊື່ອມຕໍ່. ບົດບາດຕົ້ນຕໍຂອງມັນແມ່ນການສົ່ງສັນຍານການຄວບຄຸມ, ການວັດແທກແລະການຕິດຕາມພາຍໃນລະບົບໄຟຟ້າແຮງດັນຕ່ໍາ.

ສໍາລັບວົງຈອນການຄວບຄຸມອັດຕະໂນມັດແລະອຸປະກອນເສີມ, conductor cross-section, ຈໍານວນຂອງແກນ, ວິທີການຕິດຕັ້ງແລະການຕໍ່ຕ້ານໄຟຟ້າແມ່ນມີຄວາມສໍາຄັນໃນເວລາທີ່ກໍານົດສາຍ. ຂະຫນາດ conductor ທີ່ມີຢູ່ກວມເອົາຄວາມຕ້ອງການຄວບຄຸມສາຍໄຟທົ່ວໄປ, ໃນຂະນະທີ່ການຕັ້ງຄ່າຫຼັກທີ່ແຕກຕ່າງກັນສາມາດເລືອກໄດ້ຕາມການອອກແບບວົງຈອນ.

ຕາຕະລາງພາລາມິເຕີດ້ານວິຊາການຜະລິດຕະພັນ

ລັກສະນະການກໍ່ສ້າງແລະໄຟຟ້າ

Stranded Copper Conductor

conductor ປະ​ກອບ​ດ້ວຍ​ສາຍ​ທອງ​ແດງ​ດີ​ຫຼາຍ​ກ​່​ວາ​ເປັນ conductor ແຂງ​ດຽວ​. ການກໍ່ສ້າງນີ້ສະຫນອງຄວາມຍືດຫຍຸ່ນຂອງກົນຈັກທີ່ຈໍາເປັນສໍາລັບການກໍານົດເສັ້ນທາງຄວບຄຸມສາຍໄຟອ້ອມຮອບ terminals, ອົງປະກອບຕູ້ແລະລະບົບການຄຸ້ມຄອງສາຍ. ຄວາມຕ້ານທານຂອງຕົວນໍາທີ່ 20 ℃ແມ່ນສະຫນອງໃຫ້ຢູ່ໃນຕາຕະລາງສະເພາະສໍາລັບສະພາບໂລຫະທີ່ບໍ່ແມ່ນແຜ່ນແລະແຜ່ນ.

PVC insulation ແລະກາບ

PVC ຖືກນໍາໃຊ້ເປັນວັດສະດຸ insulating ຕົ້ນຕໍປະມານ conductor, ມີການກໍ່ສ້າງສາຍໄຟສະຫນອງການແຍກໄຟຟ້າລະຫວ່າງ conductors ບຸກຄົນແລະສະພາບແວດລ້ອມອ້ອມຂ້າງ. ຄວາມຫນາຂອງ insulation ທີ່ໄດ້ລະບຸໄວ້ແຕກຕ່າງກັນກັບ conductor cross-section, ອະນຸຍາດໃຫ້ມີການກວດສອບສະເພາະກັບຄວາມຕ້ອງການຂອງວົງຈອນທີ່ກໍານົດໄວ້.

ສາຍໄຟຄວບຄຸມ 450/750V

ລະດັບ 450/750V ວາງສາຍໄຟນີ້ຢູ່ໃນຂອບເຂດຄວບຄຸມແຮງດັນຕໍ່າທົ່ວໄປ ແລະໄລຍະສາຍສາຍຊ່ວຍ. ມັນມີຈຸດປະສົງສໍາລັບການຄວບຄຸມໄຟຟ້າແລະວົງຈອນຕິດຕາມກວດກາແທນທີ່ຈະເປັນການທົດແທນສໍາລັບສາຍໄຟທີ່ເລືອກສໍາລັບການສົ່ງໄຟຟ້າແຮງດັນສູງ. ການຄັດເລືອກສຸດທ້າຍຄວນປະຕິບັດຕາມຄວາມຕ້ອງການແຮງດັນ, ປະຈຸບັນ, ການຕິດຕັ້ງແລະອຸປະກອນຂອງວົງຈອນທີ່ສົມບູນ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ສາຍຄວບຄຸມຄວາມຍືດຫຍຸ່ນ PVC ທອງແດງຖືກນໍາໃຊ້ໃນການຄວບຄຸມແລະວົງຈອນເສີມທີ່ເສັ້ນທາງສາຍໄຟປະກອບມີຕູ້, ການເຊື່ອມຕໍ່ອຸປະກອນຫຼືສະຖານທີ່ອື່ນໆທີ່ຕ້ອງການການຈັດການງ່າຍຂຶ້ນໃນລະຫວ່າງການຕິດຕັ້ງ.

1. ອຸດສາຫະກໍາພະລັງງານ: ຕູ້ຄວບຄຸມຢູ່ໃນຫ້ອງຈໍາຫນ່າຍພະລັງງານ, ສາຍໄຟຄວບຄຸມຊຸດເຄື່ອງກໍາເນີດໄຟຟ້າແລະວົງຈອນສັນຍານທີສອງສໍາລັບສະຖານີຍ່ອຍ.

2. ອັດຕະໂນມັດອຸດສາຫະກໍາ: ສາຍໄຟຄວບຄຸມພາຍໃນສໍາລັບອຸປະກອນສາຍການຜະລິດ, ເຄື່ອງມືເຄື່ອງຈັກ, ພັດລົມ, ຈັກສູບນ້ໍາແລະອຸປະກອນການອົບແຫ້ງ.

3. ໂຄງການສະຫນັບສະຫນູນການກໍ່ສ້າງ: ໂມດູນຄວບຄຸມເຄື່ອງປັບອາກາດກາງ, ຕູ້ຄວບຄຸມລິຟ, ຫ້ອງເຄື່ອງຈັກໃຕ້ດິນ ແລະລະບົບເຊື່ອມຕໍ່ໄຟໃນອາຄານ.

4. ການຜະລິດໂລຫະ: ເຄື່ອງຄວບຄຸມການເຮັດວຽກອັດຕະໂນມັດ ແລະການເຊື່ອມຕໍ່ສັນຍານສໍາລັບອຸປະກອນການຜະລິດໃນກອງປະຊຸມອຸດສາຫະກໍາ.

5. ໂຄງການສະໜັບສະໜູນທົ່ວໄປ: ວົງຈອນຄວບຄຸມໄຟຟ້າສຳລັບອຸປະກອນເຊື່ອມຕໍ່ປ້ອງກັນອັກຄີໄພ ແລະ ອຸປະກອນບຳບັດນໍ້າເປື້ອນ ປ້ອງກັນສິ່ງແວດລ້ອມ.

ບັນຫາສາຍໄຟປະຕິບັດໄດ້ແກ້ໄຂ

1. ການກຳນົດເສັ້ນທາງຜ່ານພື້ນທີ່ຈຳກັດ

ຕູ້ຄວບຄຸມແລະອຸປະກອນມັກຈະປະກອບດ້ວຍຫຼາຍ terminals, ອົງປະກອບແລະເສັ້ນທາງສາຍເຄເບີ້ນພາຍໃນພື້ນທີ່ຈໍາກັດ. ຕົວນໍາທີ່ຕິດຄ້າງເຮັດໃຫ້ສາຍເຄເບິ້ນເຄື່ອນທີ່ງ່າຍຂຶ້ນ ແລະຢຸດຢູ່ບ່ອນທີ່ຕົວນໍາທີ່ເຄັ່ງຄັດຈະບໍ່ສະດວກໃນການຈັດການ.

2. ການຈັບຄູ່ຂະຫນາດຕົວນໍາກັບວົງຈອນ

ວົງຈອນການຄວບຄຸມບໍ່ທັງຫມົດຮຽກຮ້ອງໃຫ້ມີສ່ວນຂ້າມ conductor ດຽວກັນ. ຂະຫນາດທີ່ມີຢູ່ຈາກ 0.5mm² ຫາ 6mm² ອະນຸຍາດໃຫ້ກໍານົດຂອບເຂດຂອງສາຍໄຟໃຫ້ເຫມາະສົມກັບຄວາມຕ້ອງການຂອງວົງຈອນ, ເງື່ອນໄຂການຕິດຕັ້ງແລະຄຸນລັກສະນະທາງໄຟຟ້າຂອງອຸປະກອນທີ່ເຊື່ອມຕໍ່.

3. ການຄຸ້ມຄອງສາຍໄຟຄວບຄຸມຫຼາຍແກນ

ການ​ນໍາ​ໃຊ້​ສາຍ​ເຄ​ເບີນ​ຫຼາຍ​ຫຼັກ​ສາ​ມາດ​ເຮັດ​ໃຫ້​ການ​ງ່າຍ​ຂອງ​ການ​ຈັດ​ຕັ້ງ​ຂອງ​ວົງ​ຈອນ​ການ​ຄວບ​ຄຸມ​ແລະ​ຕິດ​ຕາມ​ກວດ​ກາ​ທີ່​ກ່ຽວ​ຂ້ອງ​. ປະລິມານຫຼັກຄວນຖືກກໍານົດຈາກຈໍານວນສັນຍານທີ່ຕ້ອງການ, ວົງຈອນ spare ແລະການຈັດສາຍຂອງອຸປະກອນ.

4. ການຮັກສາຕົວກໍານົດການໄຟຟ້າທີ່ສອດຄ່ອງ

ຄວາມຕ້ານທານຂອງຕົວນໍາແລະຄວາມຫນາຂອງ insulation ແມ່ນຕົວກໍານົດການວັດແທກທີ່ສາມາດກວດສອບໄດ້ຕໍ່ກັບການກໍ່ສ້າງສາຍທີ່ກໍານົດໄວ້. ສໍາລັບການຈັດຊື້ໂຄງການ, ພາກສ່ວນຂ້າມທີ່ກໍານົດໄວ້, ການຕັ້ງຄ່າຫຼັກແລະເອກະສານດ້ານວິຊາການທີ່ນໍາໃຊ້ຄວນໄດ້ຮັບການຢືນຢັນກ່ອນການຜະລິດຫຼືການຂົນສົ່ງ.

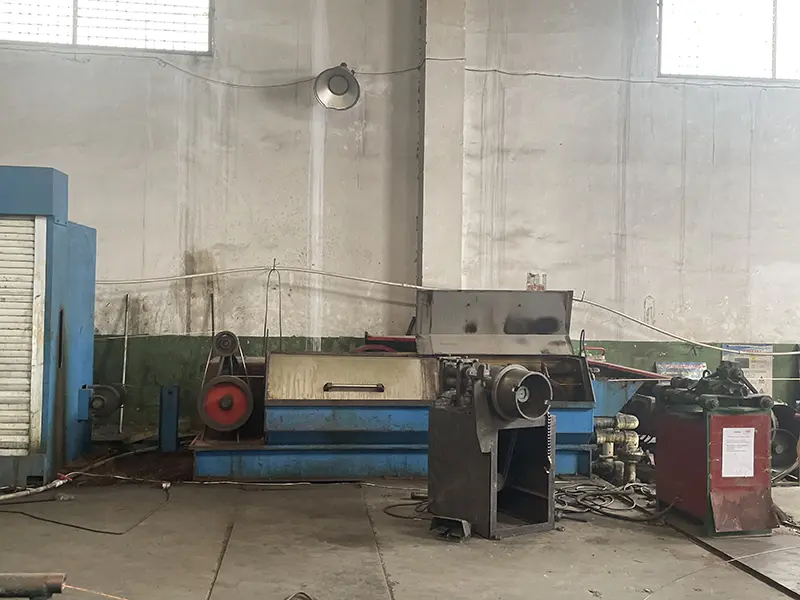

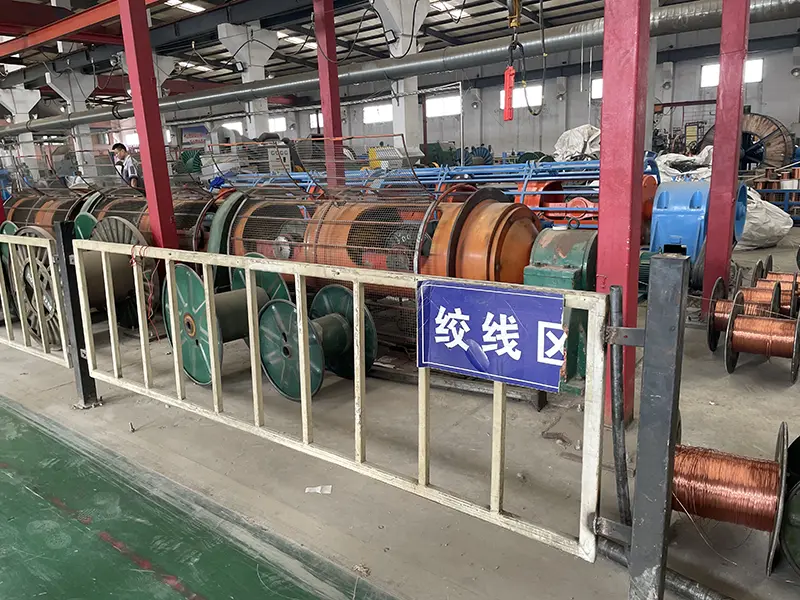

ການຜະລິດແລະການກວດສອບຄຸນນະພາບ

ສໍາລັບການຈັດຊື້ສາຍເຄເບີ້ນຄວບຄຸມ, ການປະເມີນຄຸນນະພາບຄວນສຸມໃສ່ການກໍານົດວັດສະດຸທີ່ສາມາດຕິດຕາມໄດ້ແລະຕົວກໍານົດການຜະລິດທີ່ສາມາດວັດແທກໄດ້ແທນທີ່ຈະເປັນລັກສະນະດຽວ. ການກວດສອບທີ່ກ່ຽວຂ້ອງສາມາດປະກອບມີການກໍ່ສ້າງ conductor, ຄວາມຕ້ານທານ conductor, ຂະຫນາດຂອງ insulation ແລະການກວດສອບສາຍສໍາເລັດຮູບຕາມຄວາມຕ້ອງການຂອງຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງ.

Qiancheng ສາມາດສະຫນອງຂໍ້ມູນສະເພາະຂອງຜະລິດຕະພັນແລະຂໍ້ມູນດ້ານວິຊາການທີ່ກ່ຽວຂ້ອງສໍາລັບການເລືອກໂຄງການ. ສໍາລັບຄໍາສັ່ງຫຼາຍຫຼືໂຄງການ, ຮູບແບບທີ່ກໍານົດໄວ້, conductor cross-section, ປະລິມານຫຼັກ, ຄວາມຍາວສາຍ, ການຫຸ້ມຫໍ່ແລະເອກະສານຄວນໄດ້ຮັບການຢືນຢັນກ່ອນທີ່ຈະດໍາເນີນການຄໍາສັ່ງ.

ຄູ່ມືການຄັດເລືອກສະເພາະ

ໃນເວລາທີ່ເລືອກປະເພດຂອງສາຍຄວບຄຸມນີ້, ຕົວກໍານົດການຫຼາຍຄວນໄດ້ຮັບການພິຈາລະນາຮ່ວມກັນແທນທີ່ຈະເລືອກຂະຫນາດ conductor ເປັນເອກະລາດ.

1. ສ່ວນຕັດຕົວນໍາ: ເລືອກຕາມການໂຫຼດໄຟຟ້າ, ການທໍາງານຂອງວົງຈອນ ແລະຄວາມຕ້ອງການສາຍໄຟທີ່ໃຊ້ໄດ້.

2. Core Quantity: ກຳນົດຈຳນວນຂອງການຄວບຄຸມ, ການຕິດຕາມ ແລະ ວົງຈອນເສີມທີ່ຕ້ອງການສາຍເຄເບີນ.

3. ວິທີການຕິດຕັ້ງ: ກວດເບິ່ງວ່າສາຍຈະຖືກສົ່ງຜ່ານຕູ້, ຖາດ, ທໍ່ ຫຼື ການເຊື່ອມຕໍ່ອຸປະກອນ ແລະພິຈາລະນາຄວາມຍືດຫຍຸ່ນທີ່ຕ້ອງການ.

4. ພາລາມິເຕີໄຟຟ້າ: ຢືນຢັນແຮງດັນທີ່ມີລະດັບ ແລະ ຄວາມຕ້ານທານຂອງຕົວນໍາທີ່ອະນຸຍາດຕໍ່ກັບຄວາມຕ້ອງການຂອງລະບົບຄວບຄຸມທີ່ເຊື່ອມຕໍ່.

5. ເອກະສານໂຄງການ: ສໍາລັບວິສະວະກໍາຫຼືຄໍາສັ່ງສົ່ງອອກ, ຢືນຢັນເອກະສານສະເພາະທີ່ຕ້ອງການ, ບັນທຶກການກວດສອບແລະເອກະສານດ້ານວິຊາການອື່ນໆກ່ອນທີ່ຈະຈັດສົ່ງ.

FAQ

1. ຄ່າແຮງດັນຂອງສາຍຄວບຄຸມຄວາມຍືດຫຍຸ່ນ PVC ທອງແດງນີ້ແມ່ນຫຍັງ?

ແຮງດັນໄຟຟ້າທີ່ຖືກຈັດອັນດັບແມ່ນ 450/750V. ສາຍເຄເບີ້ນໃຊ້ຕົວນໍາທອງແດງທີ່ຕິດຢູ່ດ້ວຍສນວນ PVC ແລະມີຈຸດປະສົງສໍາລັບການຄວບຄຸມແຮງດັນຕ່ໍາແລະວົງຈອນຊ່ວຍ.

2. ຂະໜາດຕົວນໍາມີຂະໜາດໃດແດ່?

ຕາຕະລາງສະເພາະກວມເອົາສ່ວນຂ້າມນາມຈາກ 0.5mm² ຫາ 6mm². ການຄັດເລືອກຕົວຈິງຄວນຈະອີງໃສ່ຄວາມຕ້ອງການໄຟຟ້າແລະເງື່ອນໄຂການຕິດຕັ້ງຂອງວົງຈອນຄວບຄຸມ.

3. ເຈົ້າສາມາດສະໜອງຂໍ້ມູນສະເພາະດ້ານເຕັກນິກທີ່ຄົບຖ້ວນສໍາລັບການເລືອກໂຄງການໄດ້ບໍ?

ແມ່ນແລ້ວ. ຂໍ້ມູນດ້ານວິຊາການສາມາດໄດ້ຮັບການສະຫນອງໃຫ້ສໍາລັບຂະຫນາດ conductor ນໍາໃຊ້ແລະການຕັ້ງຄ່າສາຍ, ລວມທັງເສັ້ນຜ່າສູນກາງ conductor, ຄວາມຫນາ insulation PVC ແລະຄວາມຕ້ານທານຂອງ conductor DC 20 ℃.

4. ສາຍນີ້ຖືກນຳໃຊ້ທົ່ວໄປຢູ່ໃສ?

ມັນສາມາດຖືກນໍາໃຊ້ໃນຕູ້ຄວບຄຸມການແຜ່ກະຈາຍພະລັງງານ, ອຸປະກອນອັດຕະໂນມັດອຸດສາຫະກໍາ, ລະບົບການຄວບຄຸມລິຟ, ການຄວບຄຸມເຄື່ອງປັບອາກາດກາງ, ອຸປະກອນໂລຫະແລະລະບົບການຄວບຄຸມໄຟຟ້າປ້ອງກັນສິ່ງແວດລ້ອມ.

5. ຄວນເລືອກສາຍເຄເບິນສຳລັບລະບົບຄວບຄຸມໃໝ່ແນວໃດ?

ຢືນຢັນແຮງດັນທີ່ມີການຈັດອັນດັບ, conductor cross-section, ປະລິມານຫຼັກທີ່ຕ້ອງການ, ເສັ້ນທາງການຕິດຕັ້ງແລະເງື່ອນໄຂສິ່ງແວດລ້ອມກ່ອນ. ຂໍ້ກໍານົດຂອງສາຍໄຟຫຼັງຈາກນັ້ນສາມາດຖືກຈັບຄູ່ກັບຄວາມຕ້ອງການໄຟຟ້າແລະກົນຈັກຂອງລະບົບ.

6. ສາມາດປັບແຕ່ງຄວາມຍາວສາຍ ແລະຂໍ້ມູນສະເພາະອື່ນໆໄດ້ບໍ?

ຄວາມຍາວຂອງສາຍເຄເບີ້ນແລະຄວາມຕ້ອງການການຕັ້ງຄ່າສາມາດສົນທະນາໄດ້ຕາມໂຄງການ. ສໍາລັບຄໍາສັ່ງທີ່ບໍ່ແມ່ນມາດຕະຖານ, ຂະຫນາດ conductor ທີ່ກໍານົດໄວ້, ປະລິມານຫຼັກ, ຄວາມຍາວ, ການຫຸ້ມຫໍ່ແລະເອກະສານດ້ານວິຊາການຄວນໄດ້ຮັບການຢືນຢັນກ່ອນທີ່ຈະຜະລິດ.
